TC4469COE Купить - Microchip Драйвер FET

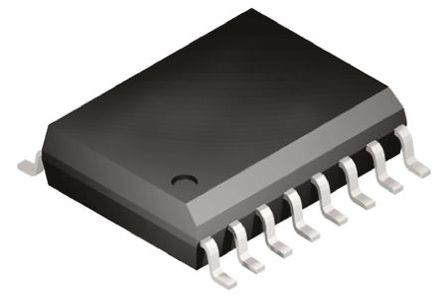

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TC4469COE

Microchip

Microchip TC4469COE, Quad MOSFET Power Driver 1.2A, 4.5 18V, 16Pin SOIC W

Наличие: 249 шт.

Адрес доставки:

Цена: ₽ 523.18

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Microchip

ЧипСити Номер продукта:

CC13653496

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 31.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TC4469COE характеристики

Атрибут	Значение атрибута
Номенклатура	TC4469COE
Производитель	Microchip
ЧипСити Номер продукта	CC13653496
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	4.50V (min)
Рабочее Напряжение	4.5V ~ 18V
Время Нарастания/Спада	15 ns
Количество Выходных Интерфейсов	4 Output
Выходное Напряжение	18.0 V
Выходной Ток	1.2 A
Ток Питания	4.00 mA
Количество Каналов	4 Channel
Количество Стежков	16 Position
Рассеяние Мощности	0.76 W
Время Нарастания	25 ns
Время падения	25 ns
Время падения (Макс)	25 ns
Время падения (Макс)	25 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	760 mW
Напряжение питания	4.5V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	4.5 V
Длина	10.3 mm
Ширина	7.49 mm
Высота	2.31 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
HTS кодекс	8541290095
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TC4469COE описание продукта

The TC4469COE is a logic-input CMOS Quad Driver with 1.2A peak drive capability. Unlike other MOSFET driver, this device has two inputs for each output. The input is configured as logic gates - NAND. The TC4469 driver can continuously source up to 250mA into ground referenced loads. This device is ideal for direct driving low current motors or driving MOSFETs in H-bridge configuration for higher current motor drive. Having the logic gates onboard the driver can help to reduce component count in many designs The TC4469 device is very robust and highly latch-up resistant. It can tolerate up to 5V of noise spiking on the ground line and can handle up to 0.5A of reverse current on the driver outputs.
1.2A High peak output current
75ns Short, equal delay times
Latch-proof - Will withstand 500mA inductive kickback
2kV ESD protection on all pins

Показывать

TC4469COE Даташит PDF

22 страницы, 476 КБ

07/19/2002

просматривать

TC4469COE Другие Даташит

23 страницы, 381 КБ

03/13/2018

просматривать

TC4469COE Примечание по применению

18 страницы, 513 КБ

12/29/2003

просматривать

TC4469COE Файл уведомления

2 страницы, 111 КБ

10/11/2016

просматривать
