TAS5414ATDKDQ1G4 Купить - TI Усилитель звуковой частоты

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

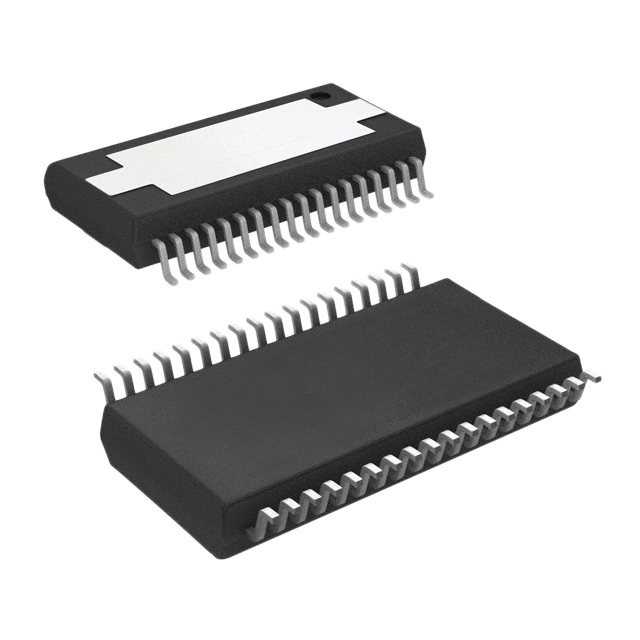

TAS5414ATDKDQ1G4

Audio Amp Speaker 1CH Mono/2CH Stereo/4CH Stereo 90W Class-D Automotive 36Pin HSSOP EP Tube

Наличие: 0 шт. Гарантия оригинала

Адрес доставки:

Цена: Запросить цену

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC149014566

Категория продукта:

Усилитель звуковой частоты

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 28.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

TAS5414ATDKDQ1G4 характеристики

Атрибут	Значение атрибута
Номенклатура	TAS5414ATDKDQ1G4
Производитель	TI
ЧипСити Номер продукта	CC149014566
Жизненный Цикл Продукта	В производстве
Категория продукта	Усилитель звуковой частоты
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	36 Pin
Корпус/Пакет	HSSOP-36
Выходной Ток	13500 mA
Ток Питания	300 mA
Рассеяние Мощности	80000 mW
Выходная Мощность	90 W
Усиление	32 dB
Выходной ток (Макс)	13500 mA
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	80000 mW
Напряжение питания	8V ~ 22V
Длина	14.5 mm
Ширина	16 mm
Высота	3.3 mm
Рабочая Температура	-40℃ ~ 105℃ (TA)
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

TAS5414ATDKDQ1G4 описание продукта

DESCRIPTION
The TAS5414A and TAS5424A are four-channel digital audio amplifiers designed for use in automotive head units and external amplifier modules. The TAS5414A and TAS5424A provide four channels at 23 W continuously into 4 Ω at less than 1% THD+N from a 14.4-V supply. Each channel can also deliver 38 W into 2 Ω at 1% THD+N. The TAS5414A uses single-ended analog inputs, while the TAS5424A employs differential inputs for increased immunity to common-mode system noise. The digital PWM topology of the TAS5414A and TAS5424A provides dramatic improvements in efficiency over traditional linear amplifier solutions. This reduces the power
dissipated by the amplifier by a factor of ten under typical music playback conditions. The TAS5414A and TAS5424A incorporate all the functionality needed to perform in the demanding OEM applications area. They have built-in load diagnostic functions for detecting and diagnosing misconnected outputs to help to reduce test time during the manufacturing process.
FEATURES
• TAS5414A – Single-Ended Input
• TAS5424A – Differential Input
• Four-Channel Digital Power Amplifier
• Four Analog Inputs, Four BTL Power Outputs
• Typical Output Power per Channel at 10% THD+N
– 28 W/Ch Into 4 Ω at 14.4 Vdc
– 45 W/Ch Into 2 Ω at 14.4 Vdc
– 58 W/Ch Into 4 Ω at 21 Vdc
– 116 W/Ch Into 2 Ω at 21 Vdc PBTL
• Channels Can Be Paralleled (PBTL) for 1-Ω Applications
• THD+N < 0.02%, 1 kHz, 1 W Into 4 Ω
• Patented Pop- and Click-Reduction Technology
– Soft Muting With Gain Ramp Control
– Common-Mode Ramping
• Patented AM Interference Avoidance
• Patented Cycle-by-Cycle Current Limit
• 75-dB PSRR
• Four-Address I2C Serial Interface for Device Configuration and Control
• Channel Gains: 12-dB, 20-dB, 26-dB, 32-dB
• Load Diagnostic Functions:
– Output Open and Shorted Load
– Output-to-Power and -to-Ground Shorts
– Patented Tweeter Detection
• Protection and Monitoring Functions:
– Short-Circuit Protection
– Load-Dump Protection to 50 V
– Fortuitous Open Ground and Power Tolerant
– Patented Output DC Level Detection While Music Playing
– Overtemperature Protection
– Over- and Undervoltage Conditions
– Clip Detection
• 36-Pin PSOP3 (DKD) Power SOP Package With Heat Slug Up for the TAS5414A
• 44-Pin PSOP3 (DKD) Power SOP Package With Heat Slug Up for the TAS5424A
• 64-Pin QFP (PHD) Power Package With Heat Slug Up for TAS5414A
• Designed for Automotive EMC Requirements
• Qualified According to AEC-Q100
• ISO9000:2002 TS16949 Certified
• –40°C to 105°C Ambient Temperature Range
APPLICATIONS
• High-Power OEM/Retail Head Units and Amplifier Modules Where Feature Densities and System Configurations Require Reduction in Heat From the Audio Power Amplifier
