STW18NM80 Купить - ST Microelectronics Труба MOS

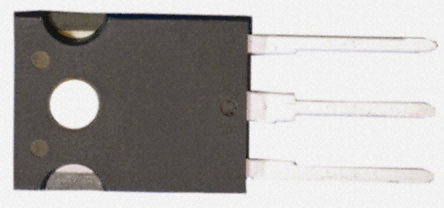

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

STW18NM80

ST Microelectronics

N-channel 800V, 0.25Ω, 17A, MDmesh™ Power MOSFET in D²PAK, TO-220FP, TO-220 and TO-247 packages

Наличие: 2,562 шт.

Адрес доставки: Москва

Цена: ₽ 493.07

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC7975396

Категория продукта:

Труба MOS

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STW18NM80 характеристики

Атрибут	Значение атрибута
Номенклатура	STW18NM80
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC7975396
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-247-3
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	0.25 Ω
Полярность	N-Channel
Рассеяние Мощности	190 W
Пороговое Напряжение	4 V
Напряжение Сток-исток (Vds)	800 V
Время Нарастания	28 ns
Входная емкость (Ciss)	2070pF @50V(Vds)
Максимальная входная мощность	190 W
Время падения	50 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Рассеиваемая Мощность (Макс)	190W (Tc)
Длина	15.75 mm
Ширина	5.15 mm
Высота	20.15 mm
Рабочая Температура	150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

STW18NM80 описание продукта

The STW18NM80 is a MDmesh™ N-channel Power MOSFET features low input capacitance and gate charge. This Power MOSFET developed using STMicroelectronics" revolutionary MDmesh™ technology, which associates the multiple drain process with the company"s PowerMESH™ horizontal layout. This device offers extremely low ON-resistance, high dV/dt and excellent avalanche characteristics. Utilizing ST"s proprietary strip technique, this Power MOSFET boasts an overall dynamic performance which is superior to similar products on the market.
100% Avalanche tested
Low gate input resistance
