STP9NK50Z Купить - ST Microelectronics Труба MOS

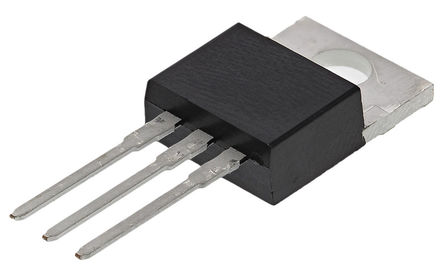

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

STP9NK50Z

ST Microelectronics

TO-220 N-CH 500V 7.2A

Наличие: 17,273 шт.

Адрес доставки: Москва

Цена: ₽ 57.34

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC4670728

Категория продукта:

Труба MOS

3D модель

Оплата:

Обновлено 16.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STP9NK50Z характеристики

Атрибут	Значение атрибута
Номенклатура	STP9NK50Z
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC4670728
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Номинальное Напряжение (DC)	500 V
Номинальный Ток	7.20 A
Номинальная Мощность	110 W
Количество Каналов	1 Channel
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	0.72 Ω
Полярность	N-Channel
Рассеяние Мощности	110 W
Пороговое Напряжение	3.75 V
Напряжение Сток-исток (Vds)	500 V
Пробивное Напряжение (Стока-исток)	500 V
Пробивное Напряжение (Затвор-Исток)	±30.0 V
Непрерывный Ток Стока (Ids)	7.20 A
Время Нарастания	20 ns
Входная емкость (Ciss)	910pF @25V(Vds)
Максимальная входная мощность	110 W
Время падения	22 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	110W (Tc)
Длина	10.4 mm
Ширина	4.6 mm
Высота	9.15 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

STP9NK50Z описание продукта

The STP9NK50Z is a SuperMESH™ N-channel Zener-protected MOSFET obtained through an extreme optimization of well-established strip-based PowerMESH™ layout. In addition to pushing ON-resistance significantly down, special care is taken to ensure a very good dV/dt capability for the most demanding applications.
0.72R RDS (ON)
Extremely high dV/dt capability
100% Avalanche tested
Gate charge minimized
Very low intrinsic capacitances
Very good manufacturing repeatability
-55 to 150°C Operating junction temperature range

Показывать

STP9NK50Z Даташит PDF

13 страницы, 365 КБ

06/01/2004

просматривать

STP9NK50Z Другие Даташит

20 страницы, 2663 КБ

04/26/2004

просматривать

STP9NK50Z Файл уведомления

9 страницы, 242 КБ

просматривать

STP9NK50Z Другие ссылки

1 страницы, 165 КБ

06/15/2011

просматривать
