Атрибут | Значение атрибута | |
---|---|---|

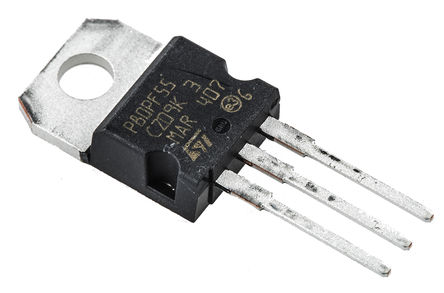

Номенклатура | STP80PF55 | |
Производитель | ST Microelectronics | |
ЧипСити Номер продукта | CC9482596 | |
Категория продукта | Труба MOS | |
Даташит | Datasheet | |
3D модель | 3D модель | |
Стиль Монтажа | Through Hole | |
Количество Выводов | 3 Pin | |
Корпус/Пакет | TO-220-3 | |
Номинальное Напряжение (DC) | -55.0 V | |
Номинальный Ток | -80.0 A | |
Количество Каналов | 1 Channel | |
Количество Стежков | 3 Position | |
Сопротивление Сток-исток (Открытого Канала) | 0.018 Ω | |
Полярность | P-Channel | |
Рассеяние Мощности | 300 W | |
Пороговое Напряжение | 3 V | |
Напряжение Сток-исток (Vds) | 55 V | |
Пробивное Напряжение (Стока-исток) | 55.0 V | |
Пробивное Напряжение (Затвор-Исток) | ±16.0 V | |
Непрерывный Ток Стока (Ids) | 80.0 A | |
Время Нарастания | 190 ns | |
Входная емкость (Ciss) | 5500pF @25V(Vds) | |
Максимальная входная мощность | 300 W | |
Время падения | 80 ns | |
Рабочая температура (Макс) | 175 ℃ | |
Рабочая температура (мин) | -55 ℃ | |
Рассеиваемая Мощность (Макс) | 300W (Tc) | |
Длина | 10.4 mm | |
Ширина | 4.6 mm | |
Высота | 9.15 mm | |
Рабочая Температура | -55℃ ~ 175℃ | |
Жизненный Цикл Продукта | Active | |
Упаковка | Tube | |
RoHS Комплаенс | RoHS Compliant | |
Бессвинцовая Статус | Lead Free | |
REACH SVHC Комплаенс | No SVHC | |
REACH SVHC Compliance Edition | 2014/06/16 | |
ECCN кодекс | EAR99 | |
