STP75NF75 Купить - ST Microelectronics Труба MOS

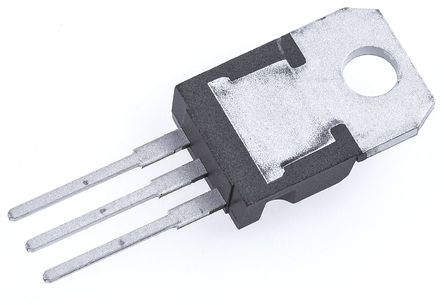

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

STP75NF75

ST Microelectronics

N-CHANNEL 75V - 0.0095Ω - 80A TO-220/TO-220FP/DPAK STripFET⑩ II POWER MOSFET

Наличие: 447 шт.

Адрес доставки: Москва

Цена: ₽ 92.17

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC348627

Категория продукта:

Труба MOS

3D модель

Оплата:

Обновлено 31.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STP75NF75 характеристики

Атрибут	Значение атрибута
Номенклатура	STP75NF75
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC348627
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Номинальное Напряжение (DC)	75.0 V
Номинальный Ток	80.0 A
Количество Каналов	1 Channel
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	0.0095 Ω
Полярность	N-Channel
Рассеяние Мощности	300 W
Пороговое Напряжение	3 V
Напряжение Сток-исток (Vds)	75 V
Пробивное Напряжение (Стока-исток)	75.0 V
Пробивное Напряжение (Затвор-Исток)	±20.0 V
Непрерывный Ток Стока (Ids)	80.0 A
Время Нарастания	25.0 ns
Входная емкость (Ciss)	3700pF @25V(Vds)
Максимальная входная мощность	300 W
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-55 ℃
Температура соединения (Макс)	175 ℃
Рассеиваемая Мощность (Макс)	300W (Tc)
Длина	10.4 mm
Ширина	4.6 mm
Высота	9.15 mm
Рабочая Температура	-55℃ ~ 175℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

STP75NF75 описание продукта

The STP75NF75 is a 75V N-channel STripFET™ II Power MOSFET realized with unique STripFET process. It has specifically been designed to minimize input capacitance and gate charge. It is therefore suitable as primary switch in advanced high efficiency isolated DC-DC converters for telecom and computer application. It is also intended for any application with low gate charge drive requirements. Improved gate charge and lower power dissipation to meet today"s challenging efficiency requirements.
Exceptional dv/dt capability
100% Avalanche tested

Показывать

STP75NF75 Даташит PDF

16 страницы, 419 КБ

10/20/2005

просматривать

STP75NF75 Файл уведомления

5 страницы, 48 КБ

07/28/2016

просматривать

STP75NF75 Каталог продукции

16 страницы, 424 КБ

10/20/2005

просматривать

STP75NF75 Другие ссылки

1 страницы, 165 КБ

06/15/2011

просматривать
