STM32L496VGT6 Купить - ST Microelectronics

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

STM32L496VGT6

ST Microelectronics

MCU 32Bit ARM Cortex M4 RISC 1Mb Flash 3.3V 100Pin LQFP Tray

Наличие: 41,393 шт.

Адрес доставки: Москва

Цена: ₽ 871.66

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC56168183

3D модель

Оплата:

Обновлено 30.07.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STM32L496VGT6 характеристики

Атрибут	Значение атрибута
Номенклатура	STM32L496VGT6
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC56168183
Даташит
3D модель	3D модель

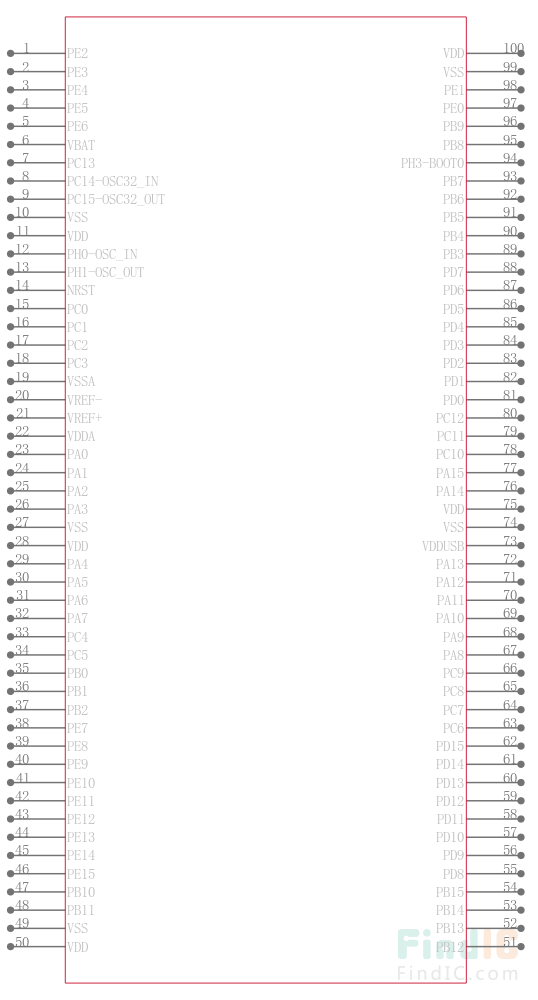

Количество Выводов	100 Pin
Корпус/Пакет	LQFP-100
Количество Стежков	100 Position
Размер ОЗУ	320 KB
Количество Битов	32 Bit
Рассеяние Мощности	476 mW
Количество АЦП	3 ADC
Количество входов и выходов	83 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	476 mW
Количество ЦАПов	1 DAC
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.71 V
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Unknown
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
ECCN кодекс	3A991A2
	Показывать Просмотр аналоги замена

STM32L496VGT6 описание продукта

The STM32L496xx devices are the ultra-low-power microcontrollers based on the high-performance ARM® Cortex®-M4 32-bit RISC core operating at a frequency of up to 80 MHz. The Cortex-M4 core features a Floating point unit (FPU) single precision which supports all ARM single-precision data-processing instructions and data types. It also implements a full set of DSP instructions and a memory protection unit (MPU) which enhances application security.
The STM32L496xx devices embed high-speed memories (up to 1 Mbyte of Flash memory, 320 Kbyte of SRAM), a flexible external memory controller (FSMC) for static memories (for devices with packages of 100 pins and more), a Quad SPI flash memories interface (available on all packages) and an extensive range of enhanced I/Os and peripherals connected to two APB buses, two AHB buses and a 32-bit multi-AHB bus matrix.
The STM32L496xx devices embed several protection mechanisms for embedded Flash memory and SRAM: readout protection, write protection, proprietary code readout protection and Firewall.
The devices offer up to three fast 12-bit ADCs (5 Msps), two comparators, two operational amplifiers, twoDAC channels, an internal voltage reference buffer, a low-power RTC, two general-purpose 32-bit timer, two 16-bit PWM timers dedicated to motor control, seven general-purpose 16-bit timers, and two 16-bit low-power timers. The devices support four digital filters for external sigma delta modulators (DFSDM).
In addition, up to 24 capacitive sensing channels are available. The devices also embed an integrated LCD driver 8x40 or 4x44, with internal step-up converter.
They also feature standard and advanced communication interfaces.
The STM32L496xx operates in the -40 to +85 °C (+105 °C junction), -40 to +125 °C (+130 °C junction) temperature ranges from a 1.71 to 3.6 V VDD power supply when using internal LDO regulator and a 1.05 to 1.32V VDD12 power supply when using external SMPS supply. A comprehensive set of power-saving modes allows the design of low-power applications.
Some independent power supplies are supported: analog independent supply input for ADC, DAC, OPAMPs and comparators, 3.3 V dedicated supply input for USB and up to 14 I/Os can be supplied independently down to 1.08V. A VBAT input allows to backup the RTC and backup registers. Dedicated VDD12 power supplies can be used to bypass the internal LDO regulator when connected to an external SMPS.
The STM32L496xx family offers six packages from 64-pin to 169-pin packages.
**Key Features**
Ultra-low-power with FlexPowerControl
1.71 V to 3.6 V power supply
-40 °C to 85/125 °C temperature range
320 nA in VBAT mode: supply for RTC and 32x32-bit backup registers
25 nA Shutdown mode (5 wakeup pins)
108 nA Standby mode (5 wakeup pins)
426 nA Standby mode with RTC
2.57 μA Stop 2 mode, 2.86 μA Stop 2 with RTC
91 μA/MHz run mode (LDO Mode)
37 μA/MHz run mode (@3.3 V SMPS Mode)
Batch acquisition mode (BAM)
5 μs wakeup from Stop mode
Brown out reset (BOR) in all modes except shutdown
Interconnect matrix
Core: ARM® 32-bit Cortex®-M4 CPU with FPU, Adaptive real-time accelerator (ART Accelerator™) allowing 0-wait-state execution from Flash memory, frequency up to 80 MHz, MPU, 100 DMIPS and DSP instructions
Performance benchmark
1.25 DMIPS/MHz (Drystone 2.1)
273.55 Coremark® (3.42 Coremark/MHz @ 80 MHz)
Energy benchmark
217 ULPBENCH™ score
16 x timers: 2 x 16-bit advanced motor-control, 2 x 32-bit and 5 x 16-bit general purpose, 2 x 16-bit basic, 2 x low-power 16-bit timers (available in Stop mode), 2 x watchdogs, SysTick timer
RTC with HW calendar, alarms and calibration
Up to 136 fast I/Os, most 5 V-tolerant, up to 14 I/Os with independent supply down to 1.08 V
Dedicated Chrom-ART Accelerator™ for enhanced graphic content creation (DMA2D)
8- to 14-bit camera interface up to 32 MHz (black&white) or 10 MHz (color)
Memories
Up to 1 MB Flash, 2 banks read-while-write, proprietary code readout protection
320 KB of SRAM including 64 KB with hardware parity check
External memory interface for static memories supporting SRAM, PSRAM, NOR and NAND memories
Dual-flash Quad SPI memory interface
Clock Sources
4 to 48 MHz crystal oscillator
32 kHz crystal oscillator for RTC (LSE)
Internal 16 MHz factory-trimmed RC (±1%)
Internal low-power 32 kHz RC (±5%)
Internal multispeed 100 kHz to 48 MHz oscillator, auto-trimmed by LSE (better than ±0.25% accuracy)
Internal 48 MHz with clock recovery
3 PLLs for system clock, USB, audio, ADC
LCD 8 × 40 or 4 × 44 with step-up converter
Up to 24 capacitive sensing channels: support touchkey, linear and rotary touch sensors
4 x digital filters for sigma delta modulator
Rich analog peripherals (independent supply)
3 × 12-bit ADC 5 Msps, up to 16-bit with hardware oversampling, 200 μA/Msps
2 x 12-bit DAC, low-power sample and hold
2 x operational amplifiers with built-in PGA
2 x ultra-low-power comparators
20 x communication interfaces
USB OTG 2.0 full-speed, LPM and BCD
2 x SAIs (serial audio interface)
4 x I2C FM+(1 Mbit/s), SMBus/PMBus
5 x U(S)ARTs (ISO 7816, LIN, IrDA, modem)
1 x LPUART
3 x SPIs (4 x SPIs with the Quad SPI)
2 x CAN (2.0B Active) and SDMMC
SWPMI single wire protocol master I/F
IRTIM (Infrared interface)
14-channel DMA controller
True random number generator
CRC calculation unit, 96-bit unique ID
Development support: serial wire debug (SWD), JTAG, Embedded Trace Macrocell™

Показывать

STM32L496VGT6 Даташит PDF

23 страницы, 439 КБ

12/20/2017

просматривать

STM32L496VGT6 Справочное руководство пользователя

43 страницы, 2862 КБ

05/31/2017

просматривать

STM32L496VGT6 Другие Даташит

1830 страницы, 20696 КБ

просматривать

STM32L496VGT6 Примечание по применению

283 страницы, 3503 КБ

07/05/2017

просматривать

STM32L496VGT6 Параметры описания функции

24 страницы, 1094 КБ

07/26/2016

просматривать

STM32L496VGT6 Упаковка

16 страницы, 831 КБ

04/21/2015

просматривать
