STGW38IH130D Купить - ST Microelectronics Транзистор IGBT

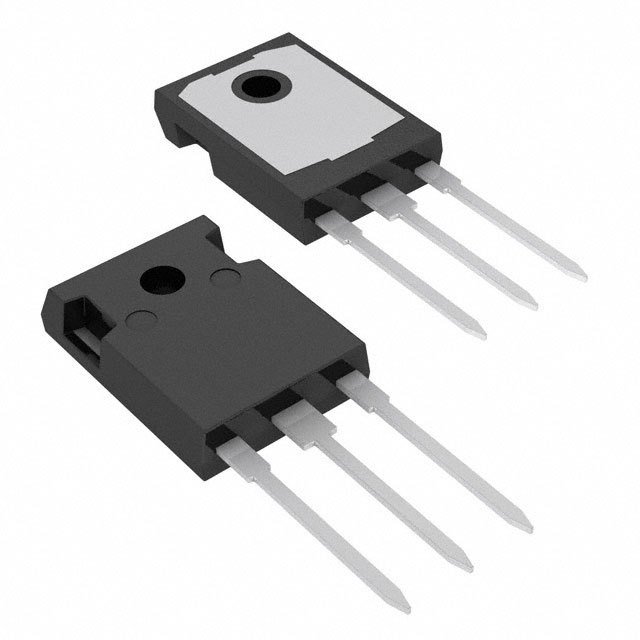

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

STGW38IH130D

ST Microelectronics

Trans IGBT Chip N-CH 1300V 63A 250000mW 3Pin(3+Tab) TO-247 Tube

Наличие: 1,212 шт.

Адрес доставки: Москва

Цена: ₽ 174.25

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC35427981

Категория продукта:

Транзистор IGBT

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STGW38IH130D характеристики

Атрибут	Значение атрибута
Номенклатура	STGW38IH130D
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC35427981
Категория продукта	Транзистор IGBT
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-247-3
Количество Стежков	3 Position
Рассеяние Мощности	250 W
Пробивное Напряжение (Коллектор-Эмиттер)	1300 V
Максимальная входная мощность	250 W
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	250000 mW
Ширина	5.15 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

STGW38IH130D описание продукта

The STGW38IH130D is a 1300V Very Fast IGBT that developed using advanced PowerMESH™ technology. This process guarantees an excellent trade-off between switching performance and low on-state behaviour. The IGBT is well suited for resonant or soft-switching applications. Improved switch-off energy spread versus increasing temperature result in reduced switching losses.
Low saturation voltage
High current capability
Low switching loss
Low static and peak forward voltage drop freewheeling diode
Low VCE (sat) for reduced conduction losses
Tight parameter distribution for design simplification and easy paralleling
