STGD5NB120SZT4 Купить - ST Microelectronics Транзистор IGBT

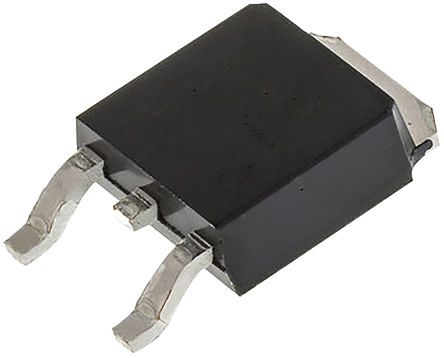

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

STGD5NB120SZT4

ST Microelectronics

Trans IGBT Chip N-CH 1200V 10A 75000mW 3Pin(2+Tab) DPAK T/R

Наличие: 20,201 шт.

Адрес доставки: Москва

Цена: ₽ 139.53

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC8667604

Категория продукта:

Транзистор IGBT

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STGD5NB120SZT4 характеристики

Атрибут	Значение атрибута
Номенклатура	STGD5NB120SZT4
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC8667604
Категория продукта	Транзистор IGBT
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-252-3
Номинальное Напряжение (DC)	1.20 kV
Номинальный Ток	5.00 A
Номинальная Мощность	75 W
Количество Стежков	3 Position
Рассеяние Мощности	75 W
Входная Ёмкость	430 pF
Время Нарастания	170 ns
Пробивное Напряжение (Коллектор-Эмиттер)	1200 V
Тепловое Сопротивление	100 ℃/W
Максимальная входная мощность	75 W
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	75 W
Длина	6.6 mm
Ширина	6.2 mm
Высота	2.4 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

STGD5NB120SZT4 описание продукта

The STGD5NB120SZT4 is a 1200V Low Drop Internally Clamped IGBT that utilizes the advanced Power MESH™ process resulting in an excellent trade-off between switching performance and low on-state behaviour. The IGBT is ideal for use in inrush current limitation and pre-heating for electronic lamp ballast. Improved switch-off energy spread versus increasing temperature result in reduced switching losses.
Low on-voltage drop
High current capability
Off losses include tail current
High voltage clamping, low VCE (sat) for reduced conduction losses
Tight parameter distribution for design simplification and easy paralleling
