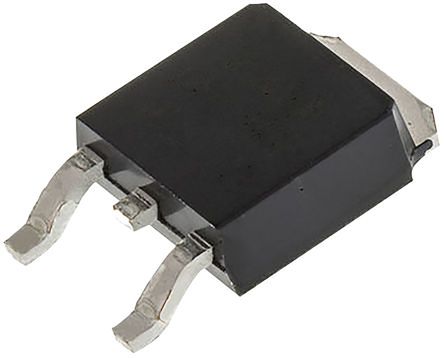

STGD18N40LZT4 Купить - ST Microelectronics Транзистор IGBT

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

STGD18N40LZT4

ST Microelectronics

IGBT Single Transistor, 25A, 1.35V, 125W, 390V, TO-252, 3Pins

Наличие: 31,749 шт.

Адрес доставки: Москва

Цена: ₽ 150.01

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC13193634

Категория продукта:

Транзистор IGBT

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STGD18N40LZT4 характеристики

Атрибут	Значение атрибута
Номенклатура	STGD18N40LZT4
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC13193634
Категория продукта	Транзистор IGBT
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-252-3
Количество Стежков	3 Position
Рассеяние Мощности	125 W
Пробивное Напряжение (Коллектор-Эмиттер)	420 V
Максимальная входная мощность	125 W
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	125 W
Длина	6.6 mm
Ширина	6.2 mm
Высота	2.4 mm
Рабочая Температура	-55℃ ~ 175℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

STGD18N40LZT4 описание продукта

The STGD18N40LZT4 is an internally clamped IGBT utilizes the most advanced PowerMESH™ technology. The built-in Zener diode between gate-collector and gate-emitter provide overvoltage protection capabilities. The device also exhibits low ON-state voltage drop and low threshold drive for use in automotive ignition system. It is suitable for pencil coil electronic ignition drive.
ESD gate-emitter protection
Gate-collector high voltage clamping
Logic level gate drive
Low saturation voltage
High pulsed current capability
Gate and gate-emitter resistor
180mJ Avalanche energy @ TC = 150°C, L = 3mH
