STG719STR Купить - ST Microelectronics Чип аналогового переключателя

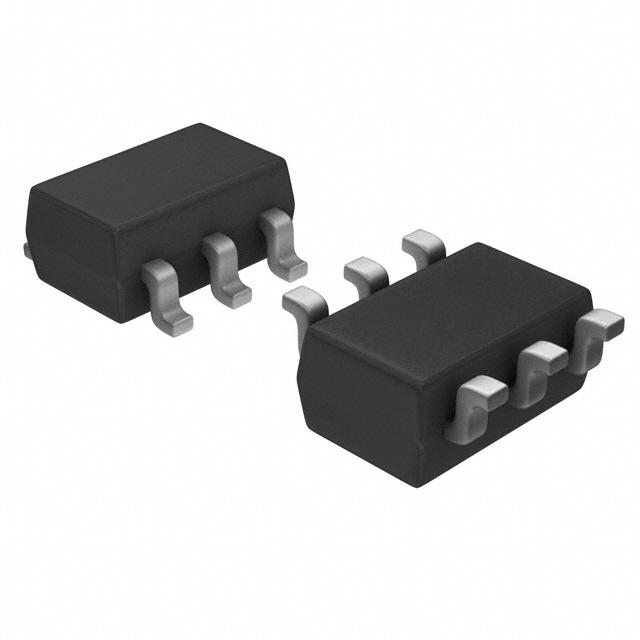

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

STG719STR

ST Microelectronics

STMICROELECTRONICS STG719STR Analogue Switch, SPDT, 1Channels, 4Ω, 1.8V to 5.5V, SOT-23, 6Pins

Наличие: 100,207 шт.

Адрес доставки: Москва

Цена: ₽ 21.21

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC3042246

Категория продукта:

Чип аналогового переключателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STG719STR характеристики

Атрибут	Значение атрибута
Номенклатура	STG719STR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC3042246
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SOT-23-6
Напряжение Питания (DC)	5.50 V
Количество Выходных Интерфейсов	2 Output
Тип Контактов	SPDT
Ток Питания	1 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	6 Position
Количество Битов	1 Bit
Ширина Ленты	200 MHz
Количество входов	1 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Полоса пропускания 3 дБ	200 MHz
Напряжение питания	1.8V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.8 V
Длина	3.05 mm
Ширина	1.75 mm
Высота	1.3 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

STG719STR описание продукта

The STG719 is a high-speed SPDT (single pole double throw) switch fabricated in silicon gate C2MOS technology. It is designed to operate from 1.8 V to 5.5 V, making this device ideal for portable applications, audio signal routing, video switching, mobile, and communication systems. It offers 4 Ω ON-resistance max at 5 V, 25 °C and very low ON-resistance flatness. Additional key features include a fast switching speed (tON = 7 ns and tOFF = 4.5 ns), break before make delay time, and low power consumption. All inputs and outputs are equipped with protection circuits against static discharge, giving them ESD immunity and transient excess voltage. It is available in the commercial and extended temperature range.
**Key Features**
High speed:
tPD = 0.3 ns (typ.) at VCC = 5 V
tPD = 0.4 ns (typ.) at VCC = 3.3 V
Low power dissipation:
ICC = 1 μA (max.) at TA = 25 °C
Low "ON" resistance:
RON = 4 Ω (max. TA = 25 °C) at VCC = 5 V
RON = 6 Ω (typ.) at VCC = 3 V
Wide operating voltage range:
VCC (opr) = 1.8 V to 5.5 V single supply
