STEF12PUR Купить - ST Microelectronics Чип управления батареи

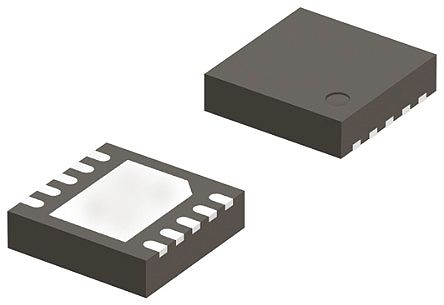

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

STEF12PUR

ST Microelectronics

STEF12 Series 3 x 3mm 3.6A 12V Line Electronic Fuse Surface Mount - DFN-10

Наличие: 7,709 шт.

Адрес доставки: Москва

Цена: ₽ 523.86

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC10952648

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STEF12PUR характеристики

Атрибут	Значение атрибута
Номенклатура	STEF12PUR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC10952648
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	DFN-10
Номинальный Ток	3.6 A
Входное Напряжение (DC)	12.0 V
Выходной Ток	3.6 A
Количество Стежков	10 Position
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Уровень напряжения	12 V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	7.7 V
Входное напряжение	12 V
Длина	3 mm
Ширина	3 mm
Высота	0.88 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

STEF12PUR описание продукта

The STEF12PUR is an Integrated Electronic Fuse optimized for monitoring output current and input voltage. Connected in series to a 12V rail, it is capable of protecting the electronic circuitry on its output from overcurrent and overvoltage. The device has a controlled delay and turn-on time. When an overload condition occurs, the STEF12 limits the output current to a predefined safe value. If the anomalous overload condition persists it goes into an open state, disconnecting the load from the power supply. If a continuous short-circuit is present on the board, when power is re-applied the E-fuse initially limits the output current to a safe value and then again goes into an open state. The device is equipped with a thermal protection circuit. The intervention of the thermal protection is signaled to the board monitoring circuits through a signal on the Fault pin.
Enable/fault functions
Undervoltage lockout
Short-circuit limit
Overload current limit
Controlled output voltage ramp
Uses tiny capacitors
