ST7538Q Купить - ST Microelectronics Чип интерфейса

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

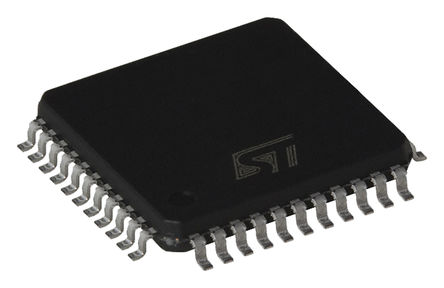

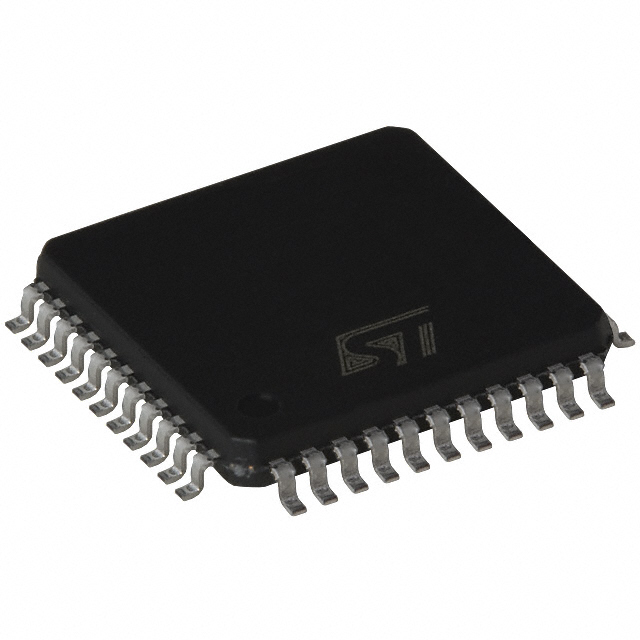

ST7538Q

ST Microelectronics

ST7538Q Series 5.25V 4800 bps SMT SFSK Power Line Transceiver - TQFP-44

Наличие: 1,191 шт.

Адрес доставки: Москва

Цена: ₽ 639.32

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC42413100

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ST7538Q характеристики

Атрибут	Значение атрибута
Номенклатура	ST7538Q
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC42413100
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	44 Pin
Корпус/Пакет	TQFP-44
Частота	16 MHz
Напряжение Питания (DC)	9.00 V
Ток Питания	5 mA
Количество Стежков	44 Position
Скорость Передачи Данных	4.80 kbps
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	12.5 V
Напряжение питания (мин)	7.5 V
Длина	10 mm
Ширина	10 mm
Высота	1.4 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ST7538Q описание продукта

Description
The ST7538Q is a Half Duplex synchronous/asynchronous FSK Modem designed for power line communication network applications. It operates from a single supply voltage and integrates a line driver and two linear regulators for 5V and 3.3V. The device operation is controlled by means of an internal register, programmable through the synchronous serial interface. Additional functions as watchdog, clock output, output voltage and current control, preamble detection, time-out, band in use are included. Realized in Multipower BCD5 technology that allows to integrate DMOS, Bipolar and CMOS structures in the same chip.
General features
■ Half duplex frequency shift keying (FSK) transceiver
■ Integrated power line driver with programmable voltage and current control
■ Programmable interface:
– Synchronous
– Asynchronous
■ Single supply voltage (from 7.5 up to 12.5V)
■ Very low power consumption (Iq = 5mA)
■ Integrated 5V voltage regulator (up to 50mA) with short circuit protection
■ Integrated 3.3V voltage regulator (up to 50mA) with short circuit protection
■ 3.3V or 5V digital supply
■ 8 programmable transmission frequencies
■ Programmable baud rate up to 4800BPS
■ Receiving sensitivity up to 250µVrms
■ Suitable to application in accordance with EN50065 CENELEC specifications
■ Carrier or preamble detection
■ Band in use detection
■ Programmable 24 or 48 bit register with security checksum
■ Mains zero crossing detection and synchronization
■ Watchdog timer
■ Output voltage freeze
■ 8 or 16 bit header recognition
■ UART/SPI host interface
■ ST7537 compatible

Показывать

ST7538Q Даташит PDF

44 страницы, 405 КБ

10/20/2005

44 страницы, 317 КБ

44 страницы, 408 КБ

10/20/2005

просматривать

ST7538Q Даташит PDF

44 страницы, 420 КБ

03/28/2012

просматривать

ST7538Q Даташит PDF

45 страницы, 374 КБ

просматривать

ST7538Q Другие Даташит

4 страницы, 803 КБ

07/01/2013

просматривать

ST7538Q Примечание по применению

46 страницы, 1188 КБ

10/20/2005

просматривать
