ST1480ABDR Купить - ST Microelectronics Чип интерфейса

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

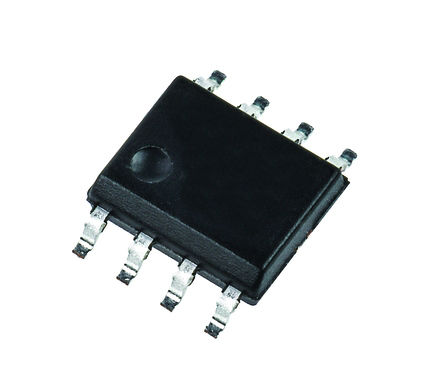

ST1480ABDR

ST Microelectronics

3.3V POWERED, 15kV ESD PROTECTED TRANSMIT AT UP TO 12Mbps TRUE RS-485/RS422 TRANSCEIVER, [-40oC, 85oC] TEMPERATURE RANGE

Наличие: 36,854 шт.

Адрес доставки: Москва

Цена: ₽ 51.74

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC5546004

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ST1480ABDR характеристики

Атрибут	Значение атрибута
Номенклатура	ST1480ABDR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC5546004
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	3.60V (max)
Ток Питания	2.2 mA
Количество Стежков	8 Position
Скорость Передачи Данных	15.0 Mbps
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	5 mm
Ширина	4.6 mm
Высота	1.65 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ST1480ABDR описание продукта

The ST1480Ax is ±15 kV ESD protected, 3.3 V low power transceiver for RS-485 and RS-422 communications. The device contains one driver and one receiver in half duplex configuration.
The ST1480Ax transmits and receives at a guaranteed data rate of at least 12 Mbps.
All transmitter outputs and receiver inputs are protected to ±15 kV using Human Body Model.
Driver is short-circuit current limited and is protected against excessive power dissipation by
thermal shutdown circuitry that places the driver outputs into a high-impedance state.
The ST1480Ax input has a true fail-safe feature that guarantees a logic high output if both inputs are open circuit, shorted together or in the presence of a termination with no signal on the bus.
**Key Features**
ESD protection
±15 kV human body model
±8 kV IEC 1000-4-2 contact discharge
Operates from a single 3.3 V supply - no charge pump required
Interoperable with 5 V logic
1 μA low current shutdown mode max
Guaranteed 12 Mbps data rate
-7 to 12 common mode input voltage range
Half duplex versions available
Industry standard 75176 pinout
Current limiting and thermal shutdown for driver overload protection
Guaranteed high receiver output state for floating, shorted or terminated inputs with no signal present
Allows up to 64 transceivers on the bus
