SPV1020 Купить - ST Microelectronics Преобразователь DC/DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

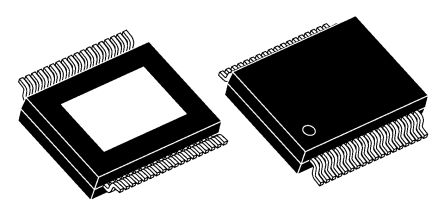

SPV1020

ST Microelectronics

Conv DC-DC 6.5V to 40V Step Up Single-Out 6.5V to 45V 9A 36Pin PowerSSO EP Tube

Наличие: 1,132 шт.

Адрес доставки:

Цена: ₽ 658.95

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC44306066

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SPV1020 характеристики

Атрибут	Значение атрибута
Номенклатура	SPV1020
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC44306066
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	36 Pin
Корпус/Пакет	PowerSSO-36
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	6.5V ~ 45V
Выходной Ток	9 A
Ток Питания	5 mA
Количество Стежков	36 Position
Частота Переключения	150 kHz
Максимальное входное напряжение	40 V
Входное напряжение (мин)	6.5 V
Выходное напряжение (Макс)	40 V
Выходное напряжение (мин)	6.5 V
Выходной ток (Макс)	9 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	6.5V ~ 45V
Входное напряжение	40 V
Длина	10.5 mm
Ширина	7.6 mm
Высота	2.4 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SPV1020 описание продукта

The SPV1020 is a monolithic 4-phase interleaved DC-DC Boost Converter designed to maximize the power generated by photovoltaic panels independent of temperature and amount of solar radiation. Optimization of the power conversion is obtained with embedded logic which performs the MPPT (max. power point tracking) algorithm on the PV cells connected to the converter. One or more converters can be housed in the connection box of the PV panels, replacing the bypass diodes. As the maximum power point is locally computed, the efficiency at system level is higher than that of conventional topologies, where the MPP is computed in the main centralized inverter. It operates at fixed frequency in PWM mode, where the duty cycle is controlled by the embedded logic running a Perturb&Observe MPPT algorithm.
Duty cycle controlled by MPPT algorithm with 0.2% accuracy
6.5 to 40V Operating voltage range
Overvoltage, overcurrent, over-temperature protection
Interleaved 4-phase topology
Built-in soft-start
Up to 98% efficiency
Power capability 320W at 40V output
Automatic transition to burst mode for improved efficiency at low solar radiation
SPI interface

Показывать

SPV1020 Даташит PDF

20 страницы, 322 КБ

10/21/2011

просматривать

SPV1020 Даташит PDF

20 страницы, 324 КБ

10/21/2011

просматривать

SPV1020 Даташит PDF

19 страницы, 309 КБ

04/03/2012

просматривать

SPV1020 Даташит PDF

21 страницы, 303 КБ

02/05/2016

просматривать

SPV1020 Даташит PDF

2 страницы, 369 КБ

02/01/2011

просматривать

SPV1020 Параметры описания функции

4 страницы, 100 КБ

10/20/2005

просматривать
