SN75154N Купить - TI Чип интерфейса

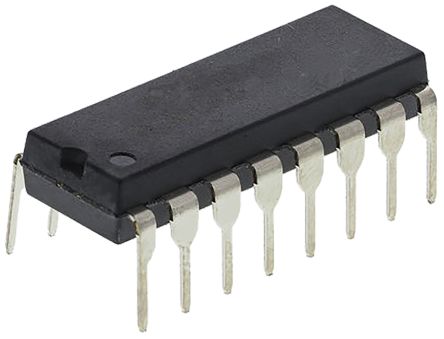

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN75154N

Quad Receiver RS-232 16Pin PDIP Tube

Наличие: 1,128 шт.

Адрес доставки: Москва

Цена: ₽ 318.26

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC35150696

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN75154N характеристики

Атрибут	Значение атрибута
Номенклатура	SN75154N
Производитель	TI
ЧипСити Номер продукта	CC35150696
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Напряжение Питания (DC)	5.00 V, 12.0 V
Номинальный Ток	20.0 A
Ток Питания	23 mA
Количество Стежков	16 Position
Скорость Передачи Данных	1.00 Mbps
Драйверы/пакет	4
Выходной ток (Макс)	40 mA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN75154N описание продукта

description
The SN75154 is a monolithic low-power Schottky line receiver designed to satisfy the requirements of the standard interface between data terminal equipment and data communication equipment as defined by ANSI Standard EIA/TIA-232-E. Other applications are for relatively short, single-line, point-to-point data transmission and for level translators. Operation is normally from a single 5-V supply; however, a built-in option allows operation from a 12-V supply without the use of additional components. The output is compatible with most TTL circuits when either supply voltage is used.
Meets or Exceeds the Requirements of ANSI Standard EIA/TIA-232-E and ITU Recommendation V.28
Input Resistance . . . 3 kΩ to 7 kΩ Over Full EIA/TIA-232-E Voltage Range
Input Threshold Adjustable to Meet Fail-Safe Requirements Without Using External Components
Built-In Hysteresis for Increased Noise Immunity
Inverting Output Compatible With TTL
Output With Active Pullup for Symmetrical Switching Speeds
Standard Supply Voltages . . . 5 V or 12 V
