SN74LVC2G14DCKR Купить - TI Логический чип

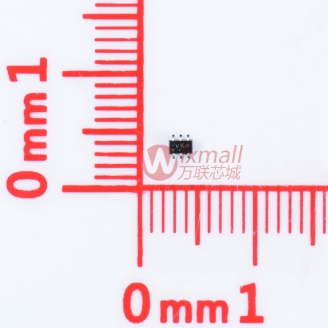

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74LVC2G14DCKR

TEXAS INSTRUMENTS SN74LVC2G14DCKR Inverter Gate, LVC Family, Schmitt Trigger, 1Input, 32mA, 1.65V to 5.5V, SC-70-6

Наличие: 8,856 шт.

Адрес доставки: Москва

Цена: ₽ 6.27

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC49783

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC2G14DCKR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC2G14DCKR
Производитель	TI
ЧипСити Номер продукта	CC49783
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SC-70-6
Напряжение Питания (DC)	5.00 V
Выходной Ток	32 mA
Количество Цепей	2 Circuit
Количество Стежков	6 Position
Количество Битов	2 Bit
Время Задержки Распространения	4.30 ns
Количество Вентилей	2 Gate
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
	Показывать Просмотр аналоги замена

SN74LVC2G14DCKR описание продукта

The SN74LVC2G14DCKR is a Dual Schmitt-trigger Inverter, designed for 1.65 to 5.5V VCC operation. The SN74LVC2G14DCKR device contains two inverters and performs the Boolean function Y = A. The device functions as two independent inverters, but because of Schmitt action, it may have different input threshold levels for positive-going (VT+) and negative-going (VT-) signals. This device is fully specified for partial-power-down applications using Ioff. The Ioff circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down.
TA = 25°C Typical VOLP (output ground bounce)
>2V at VCC = 3.3V, TA = 25°C Typical VOHV (output VOH undershoot)
Ioff supports live insertion, partial power-down mode operation and back-drive protection
Supports translation down (5 to 3.3 and 3.3 to 1.8V)
Latch-up performance exceeds 100mA per JESD 78, class II
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

SN74LVC2G14DCKR Даташит PDF

24 страницы, 1083 КБ

12/18/2015
