SN74LVC1G57DCKR Купить - TI Логический чип

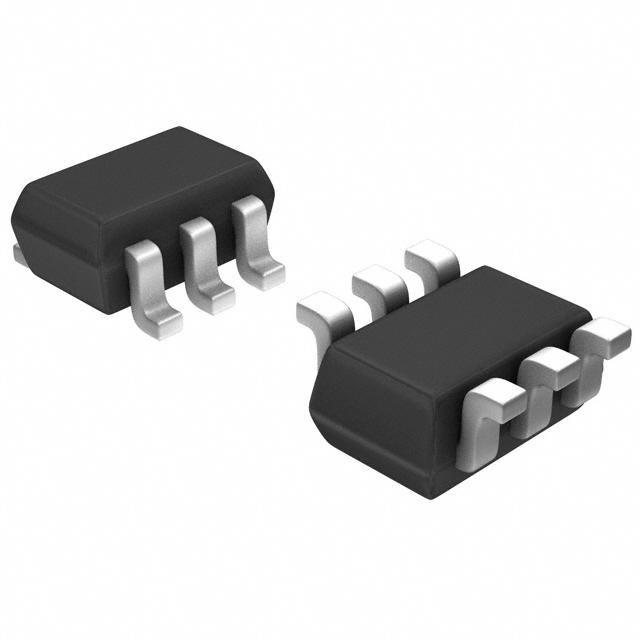

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74LVC1G57DCKR

Multi Function Gate 1Element 2IN CMOS 6Pin SC-70 T/R

Наличие: 6,339 шт.

Адрес доставки: Москва

Цена: ₽ 76.04

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5144326

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC1G57DCKR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC1G57DCKR
Производитель	TI
ЧипСити Номер продукта	CC5144326
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SC-70-6
Напряжение Питания (DC)	1.65V ~ 5.50V
Количество Выходных Интерфейсов	1 Output
Выходной Ток	32 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	6 Position
Количество Битов	1 Bit
Время Задержки Распространения	5.10 ns
Узлы Напряжения	5.00 V, 3.30 V, 2.50 V, 1.80 V
Количество Вентилей	1 Gate
Количество входов	3 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LVC1G57DCKR описание продукта

The SN74LVC1G57DCKR is a configurable Multiple-Function Gate. The output state is determined by eight patterns of 3-bit input. The user can choose the logic functions AND or, NAND, NOR, XNOR, inverter and non-inverter. All inputs can be connected to VCC or GND. This device functions as an independent gate, but because of Schmitt action, it may have different input threshold levels for positive-going (VT+) and negative-going (VT-) signals. This device is fully specified for partial-power-down applications using Ioff. The Ioff circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down.
±24mA Output drive at 3.3V
10µA Maximum ICC low power consumption
Inputs accept voltages to 5.5V
Maximum tpd of 6.3ns at 3.3V
Ioff supports live insertion, partial power down mode and back drive protection
Supports down translation to VCC
ESD protection exceeds JESD 22
Latch-up performance exceeds 100mA per JESD 78, Class II
Green product and no Sb/Br
