SN74LS374N Купить - TI Бистабильный мультивибратор

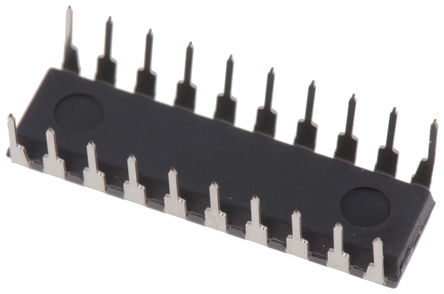

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74LS374N

TEXAS INSTRUMENTS SN74LS374N Flip-Flop, Tri State Non Inverted, Positive Edge, 74LS374, D, 15ns, 50MHz, 24mA, DIP

Наличие: 95 шт.

Адрес доставки: Москва

Цена: ₽ 72.90

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2102635

Категория продукта:

Бистабильный мультивибратор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LS374N характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LS374N
Производитель	TI
ЧипСити Номер продукта	CC2102635
Категория продукта	Бистабильный мультивибратор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	20 Pin
Корпус/Пакет	DIP-20
Частота	50 MHz
Напряжение Питания (DC)	4.75V ~ 5.25V
Количество Выходных Интерфейсов	8 Output
Выходной Ток	24 mA
Количество Цепей	8 Circuit
Количество Каналов	8 Channel
Количество Стежков	20 Position
Тактовая Частота	50 MHz
Количество Битов	8 Bit
Время Задержки Распространения	28.0 ns
Полярность	Non-Inverting
Узлы Напряжения	5.00 V
Привод Выходного Тока	-108 µA
Количество входов	8 Input
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	24.33 mm
Ширина	6.35 mm
Высота	4.57 mm
Вес	0.0191855977428 kg
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LS374N описание продукта

The SN74LS374N is an octal D-type Edge Triggered Flip-Flop with 3-state outputs designed specifically for driving highly capacitive or relatively low-impedance loads. The high-impedance 3-state and increased high-logic-level drive provide this register with the capability of being connected directly to and driving the bus lines in a bus-organized system without need for interface or pull-up components. This device is particularly attractive for implementing buffer registers and I/O ports, bidirectional bus drivers and working registers. On the positive transition of the clock and the Q outputs are set to the logic states that were set up at the D inputs. Schmitt-trigger buffered inputs at the enable/clock lines of the S374 device simplify system design as AC and DC noise rejection is improved by typically 400mV due to the input hysteresis. A buffered output-control input can be used to place the eight outputs in either a normal logic state or the high-impedance state.
Full parallel access for loading
Buffered control inputs
Clock-enable input has hysteresis to improve noise rejection
PNP Inputs reduce DC loading on data lines
Pb-free product
