SN74LS145N Купить - TI Логический контроллер

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

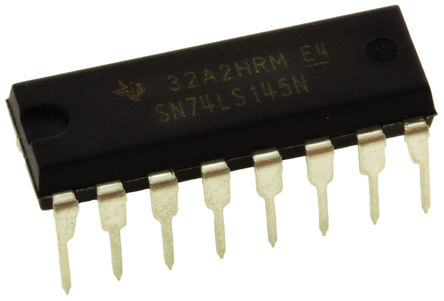

SN74LS145N

TEXAS INSTRUMENTS SN74LS145N BCD to Decimal Decoder / Driver, LS Family, 10 Output, 80mA, 4.75V to 5.25V, DIP-16

Наличие: 404 шт.

Адрес доставки: Москва

Цена: ₽ 47.82

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC8535269

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LS145N характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LS145N
Производитель	TI
ЧипСити Номер продукта	CC8535269
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Напряжение Питания (DC)	4.75V ~ 5.25V
Количество Выходных Интерфейсов	10 Output
Ток Питания	1.00 mA
Количество Цепей	1 Circuit
Количество Стежков	16 Position
Количество Битов	10 Bit
Узлы Напряжения	5.00 V
Ширина Ленты	35.0 MHz
Привод Выходного Тока	-50.0 µA
Выходной ток (Макс)	80 mA
Количество входов	4 Input
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LS145N описание продукта

The SN74LS145N is a BCD-to-decimal Decoder/Driver consists of eight inverters and ten four-input NAND gates. The inverters are connected in pairs to make BCD input date available for decoding by the NAND gates. Full decoding of valid BCD input logic ensures that all outputs remain off for all invalid binary input conditions. These decoders feature high-performance, n-p-n output transistors designed for use as indicator/relay drivers or as open-collector logic-circuit drivers. Each of the high-breakdown output transistors (15V) of the SN74LS145 will sink up to 80mA of current. Each input is one series 74LS standard load, respectively. Inputs and outputs are entirely compatible for use with TTL or DTL logic circuits and the outputs are compatible for interfacing with most MOS integrated circuits. Power dissipation is typically 35mW for the LS145 series.
Full decoding of input logic
TTL Input and output
All outputs are off for invalid BCD input conditions
