SN74LS07DR Купить - TI Логический контроллер

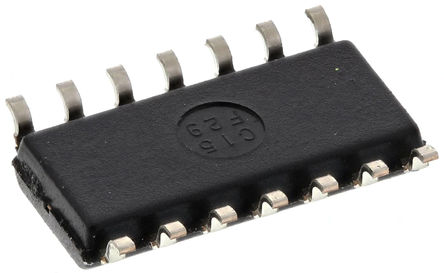

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74LS07DR

IC: digital; buffer; Channels:6; SMD; SO14; Series:74LS; 5VDC

Наличие: 117,685 шт.

Адрес доставки: Москва

Цена: ₽ 25.85

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC393211

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 12.06.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LS07DR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LS07DR
Производитель	TI
ЧипСити Номер продукта	CC393211
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Напряжение Питания (DC)	4.75V ~ 5.25V
Количество Выходных Интерфейсов	6 Output
Количество Каналов	6 Channel
Количество Стежков	14 Position
Количество Битов	6 Bit
Время Задержки Распространения	30.0 ns
Узлы Напряжения	5.00 V
Рассеяние Мощности	140 mW
Количество Вентилей	6 Gate
Количество входов	6 Input
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	140 mw
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	8.65 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	0℃ ~ 70℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	ECL99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

SN74LS07DR описание продукта

The SN74LS07DR is a Hex Buffer/Driver features high-voltage open-collector outputs to interface with high-level circuits or for driving high-current loads. It is also characterized for use as buffers for driving TTL inputs. The SN74LS07 device has a rated output voltage of 30V. The maximum sink current is 40mA. These circuits are compatible with most TTL families. Inputs are diode-clamped to minimize transmission-line effects, which simplifies design. Typical power dissipation is 140mW and average propagation delay time is 12ns.
Convert TTL voltage levels to MOS levels
High sink-current capability
Input clamping diodes simplify system design
Open-collector driver for indicator lamps and relays
Green product and no Sb/Br

Показывать

SN74LS07DR Даташит PDF

14 страницы, 890 КБ

04/25/2015

просматривать

SN74LS07DR Справочное руководство пользователя

21 страницы, 5707 КБ

09/23/2014

просматривать
