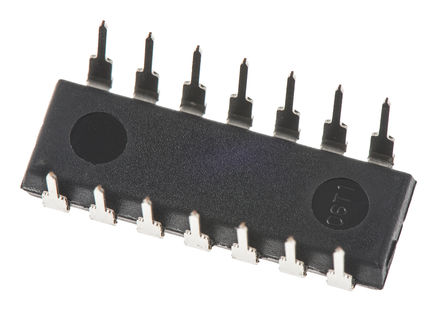

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN7407N

Buffer / Line Driver, TTL07, 4.75V to 5.25V, DIP-14

Наличие: 270 шт.

Адрес доставки:

Цена: ₽ 68.26

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC245320

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 16.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN7407N характеристики

Атрибут	Значение атрибута
Номенклатура	SN7407N
Производитель	TI
ЧипСити Номер продукта	CC245320
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	PDIP-14
Цифровой Логический Уровень	TTL
Напряжение Питания (DC)	4.75V ~ 5.25V
Количество Выходных Интерфейсов	6 Output
Количество Цепей	6 Circuit
Количество Каналов	6 Channel
Количество Стежков	14 Position
Количество Битов	6 Bit
Время Задержки Распространения	30.0 ns
Узлы Напряжения	5.00 V
Рассеяние Мощности	145 mW
Ток Покоя	2.90 mA
Количество Вентилей	6 Gate
Количество входов	1 Input
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	145 mW
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN7407N описание продукта

The SN7407N is a hex buffer/driver in 14 pin DIP package. It features high voltage open collector outputs for interfacing with high level circuits (MOS), driving high current loads (such as lamps or relays). It also characterized for use as buffers for driving TTL inputs. The SN7407 has minimum breakdown voltage of 30V and maximum sink current of 40mA. This device performs boolean function Y=A in positive logic. Inputs are diode clamped to minimize transmission line effects which simplifies design.
Converts TTL voltage levels to MOS levels
High sink current capability
Inputs fully compatible with most TTL circuits
Supply voltage range from 4.75V to 5.25V
Operating temperature range 0°C to 70°C
Typical power dissipation is 145mW
14ns average propagation delay time

Показывать

SN7407N Даташит PDF

17 страницы, 1015 КБ

04/25/2015

просматривать

SN7407N Справочное руководство пользователя

21 страницы, 5707 КБ

09/23/2014

просматривать

SN7407N Другие Даташит

19 страницы, 1272 КБ

просматривать

SN7407N Чертежные схемы

1 страницы, 103 КБ

05/07/2012

просматривать
