SN65LVDS94 Купить - TI

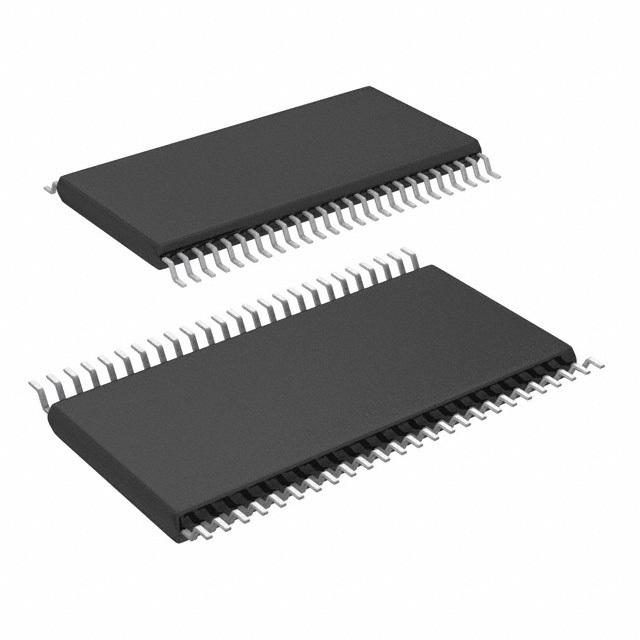

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN65LVDS94

The SN65LVDS94 LVDS serdes (serializer/deserializer) receiver contains four serial-in 7Bit parallel-out shift registers, a 7× clock synthesizer, and five low-voltage differential signaling (LVDS) line receivers in a single integrated circuit

Наличие: 886 шт.

Адрес доставки: Москва

Цена: ₽ 0.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC355908635

3D модель

Оплата:

Обновлено 14.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN65LVDS94 характеристики

Атрибут	Значение атрибута
Номенклатура	SN65LVDS94
Производитель	TI
ЧипСити Номер продукта	CC355908635
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Корпус/Пакет	TSSOP-56
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

SN65LVDS94 описание продукта

The SN65LVDS94 LVDS serdes (serializer/deserializer) receiver contains four serial-in 7-bit parallel-out shift registers, a 7× clock synthesizer, and five low-voltage differential signaling (LVDS) line receivers in a single integrated circuit. These functions allow receipt of synchronous data from a compatible transmitter, such as the SN65LVDS93 and SN65LVDS95, over five balanced-pair conductors and expansion to 28 bits of single-ended LVTTL synchronous data at a lower transfer rate.
When receiving, the high-speed LVDS data is received and loaded into registers at the rate seven times the LVDS input clock (CLKIN). The data is then unloaded to a 28-bit wide LVTTL parallel bus at the CLKIN rate. A phase-locked loop clock synthesizer circuit generates a 7× clock for internal clocking and an output clock for the expanded data. The SN65LVDS94 presents valid data on the rising edge of the output clock (CLKOUT).
The SN65LVDS94 requires only five line termination resistors for the differential inputs and little or no control. The data bus appears the same at the input to the transmitter and output of the receiver with the data transmission transparent to the user(s). The only user intervention is the possible use of the shutdown/clear (SHTDN\\) active-low input to inhibit the clock and shut off the LVDS receivers for lower power consumption. A low level on this signal clears all internal registers to a low level.
The SN65LVDS94 is characterized for operation over ambient air temperatures of -40°C to 85°C.
4:28 Data Channel Expansion at up to 1.904 Gigabits per Second Throughput
Suited for Point-to-Point Subsystem Communication With Very Low EMI
4 Data Channels and Clock Low-Voltage Differential Channels in and 28 Data and Clock Out Low-Voltage TTL Channels Out
Operates From a Single 3.3-V Supply and 250 mW (Typ)
5-V Tolerant SHTDN\ Input
Rising Clock Edge Triggered Outputs
Bus Pins Tolerate 4-kV HBM ESD
Packaged in Thin Shrink Small-Outline Package With 20 Mil Terminal Pitch
Consumes <1 mW When Disabled
Wide Phase-Lock Input Frequency Range 20 MHz to 65 MHz
No External Components Required for PLL
Meets or Exceeds the Requirements of ANSI EIA/TIA-644 Standard
Industrial Temperature Qualified TA = -40°C to 85°C
Replacement for the DS90CR286

Показывать

SN65LVDS94 Даташит PDF

17 страницы, 363 КБ

03/13/2008

просматривать
