SN65LVDS389DBT Купить - TI Чип интерфейса

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

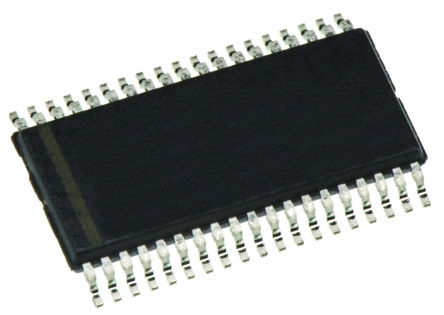

SN65LVDS389DBT

LVDS PHY (<800Mbps) Octal LVDS Transmitter LVDS Driver 0.454V 38Pin TSSOP Tube

Наличие: 1,013 шт.

Адрес доставки: Москва

Цена: ₽ 435.49

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC22396451

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN65LVDS389DBT характеристики

Атрибут	Значение атрибута
Номенклатура	SN65LVDS389DBT
Производитель	TI
ЧипСити Номер продукта	CC22396451
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	38 Pin
Корпус/Пакет	TSSOP-38
Напряжение Питания (DC)	3.00V (min)
Ток Питания	70 mA
Количество Каналов	8 Channel
Входной Ток	70.0 mA
Рассеяние Мощности	1071 W
Скорость Передачи Данных	630 Mbps
Выходной ток (Макс)	24 mA
Входной ток (мин)	20 µA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1071 mW
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	9.7 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN65LVDS389DBT описание продукта

The SN65LVDS389DBT is an octal differential Line Driver implements the electrical characteristics of low-voltage differential signaling (LVDS). This signaling technique lowers the output voltage levels of 5V differential standard levels (such as EIA/TIA-422B) to reduce the power, increase the switching speeds and allow operation with a 3.3V supply rail. Any of the 16 current-mode drivers will deliver a minimum differential output voltage magnitude of 247mV into a 100R load when enabled. When disabled, the driver outputs are high-impedance. Each driver input (A) and enable (EN) have an internal pull-down that will drive the input to a low level when open-circuited.
Very low radiation (EMI)
Low-voltage differential signaling with typical output voltage of 350mV and a 100R load
Driver is high-impedance when disabled or with VCC <1.5V
Bus-pin ESD protection exceeds 15kV
630Mbps Signalling rate
<2.9ns Propagation delay time
<150ps Output skew
<1.5ns Part-to-part skew
35mW at 200MHz Total power dissipation in each driver
Green product and no Sb/Br
