SN65LVDS1D Купить - TI Чип интерфейса

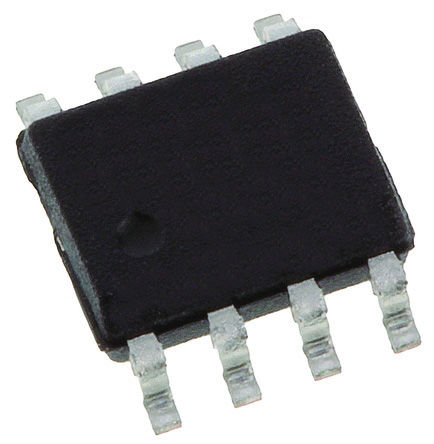

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN65LVDS1D

LVDS PHY (<800Mbps) Single LVDS Transmitter LVDS Driver/Receiver 630Mbps 0.454VV 8Pin SOIC Tube

Наличие: 1,081 шт.

Адрес доставки: Москва

Цена: ₽ 246.93

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC28398963

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN65LVDS1D характеристики

Атрибут	Значение атрибута
Номенклатура	SN65LVDS1D
Производитель	TI
ЧипСити Номер продукта	CC28398963
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	2.40V (min)
Ток Питания	5.50 mA
Рассеяние Мощности	725 W
Скорость Передачи Данных	630 Mbps
Входной ток (мин)	20 μA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	725 mW
Напряжение питания	2.4V ~ 3.6V
Длина	4.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN65LVDS1D описание продукта

The SN65LVDS1D is a single LVDS Transmitter with LVTTL input and LVDS output. The SN65LVDS1 device is used with a LVDS receiver in a point-to-point connection, data or clocking signals can be transmitted over printed-circuit board traces or cables at very high rates with very low electromagnetic emissions and power consumption. The packaging, low power, low EMI, high ESD tolerance and wide supply voltage range make the device ideal for battery-powered applications.
Receiver output and inputs are high-impedance with VCC
Receiver has open-circuit, fail-safe design
Differential input voltage threshold less than 100mV
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

SN65LVDS1D Даташит PDF

42 страницы, 1499 КБ

01/29/2016
