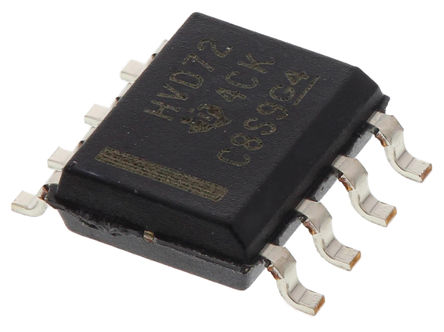

SN65HVD72D

3.3V, Half-Duplex S-485, 12kV IEC ESD, 250kbps data rate 8-SOIC -40℃ to 125℃

Наличие: 19,312 шт.

Адрес доставки: Москва

Цена: ₽ 192.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC12533030

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 29.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN65HVD72D характеристики

Атрибут	Значение атрибута
Номенклатура	SN65HVD72D
Производитель	TI
ЧипСити Номер продукта	CC12533030
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	3.00V (min)
Количество Стежков	8 Position
Драйверы/пакет	1
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN65HVD72D описание продукта

The SN65HVD72D is a RS-485 Transceiver, it has robust 3.3V drivers and receivers in a small package for demanding industrial applications. The bus pins are robust to ESD events, with high levels of protection to Human-body Model and IEC Contact Discharge specifications. This device each combine a differential driver and a differential receiver, which operate from a single 3.3V power supply. The driver differential outputs and the receiver differential inputs are connected internally to form a bus port suitable for half-duplex (two-wire bus) communication. This device all feature a wide common-mode voltage range making the devices suitable for multi-point applications over long cable runs.
±15kV HBM protection, ±12kV IEC61000-4-2 Contact Discharge Bus I/O Protection
Large Receiver Hysteresis (80mV) for Noise Rejection
Low Unit-loading Allows over 200 Connected Nodes
<2µA Low Standby Supply Current, ICC <1mA Quiescent During Operation Low Power Consumption
5V Tolerant Logic Inputs Compatible with 3.3 or 5V Controllers
Signalling Rate Options Optimized for 250kbps, 20Mbps and 50Mbps
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
