SN65HVD05P Купить - TI Чип интерфейса

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

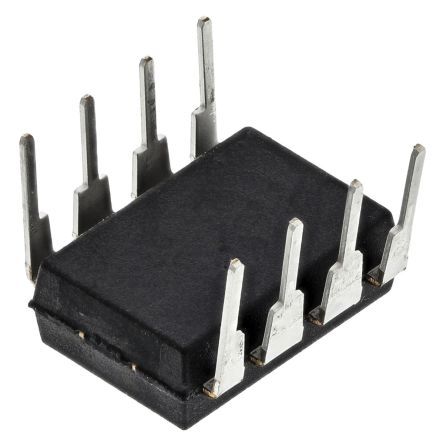

SN65HVD05P

RS-485 High-Output RS-485 Transceiver Single Transmitter/Receiver RS-485 8Pin PDIP Tube

Наличие: 260 шт.

Адрес доставки:

Цена: ₽ 178.01

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC43090466

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 24.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN65HVD05P характеристики

Атрибут	Значение атрибута
Номенклатура	SN65HVD05P
Производитель	TI
ЧипСити Номер продукта	CC43090466
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Напряжение Питания (DC)	4.50V (min)
Ток Питания	15 mA
Количество Стежков	8 Position
Скорость Передачи Данных	40.0 Mbps
Драйверы/пакет	1
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	9.81 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
	Показывать Просмотр аналоги замена

SN65HVD05P описание продукта

DESCRIPTION
The SN65HVD05, SN75HVD05, SN65HVD06, SN75HVD06, SN65HVD07, and SN75HVD07 combine a 3-state differential line driver and differential line receiver. They are designed for balanced data transmission and interoperate with ANSI TIA/EIA-485-A and ISO 8482E standard-compliant devices. The driver is designed to provide a differential output voltage greater than that required by these standards for increased noise margin. The drivers and receivers have active-high and active-low enables respectively, which can be externally connected together to function as direction control.
FEATURES
• Minimum Differential Output Voltage of 2.5 V Into a 54-Ω Load
• Open-Circuit, Short-Circuit, and Idle-Bus Failsafe Receiver
• 1/8th Unit-Load Option Available (Up to 256 Nodes on the Bus)
• Bus-Pin ESD Protection Exceeds 16 kV HBM
• Driver Output Slew Rate Control Options
• Electrically Compatible With ANSI TIA/EIA-485-A Standard
• Low-Current Standby Mode: 1 µA Typical
• Glitch-Free Power-Up and Power-Down Protection for Hot-Plugging Applications
• Pin Compatible With Industry Standard SN75176
APPLICATIONS
• Data Transmission Over Long or Lossy Lines or Electrically Noisy Environments
• Profibus Line Interface
• Industrial Process Control Networks
• Point-of-Sale (POS) Networks
• Electric Utility Metering
• Building Automation
• Digital Motor Control
