SN65C3243DBR Купить - TI Чип интерфейса

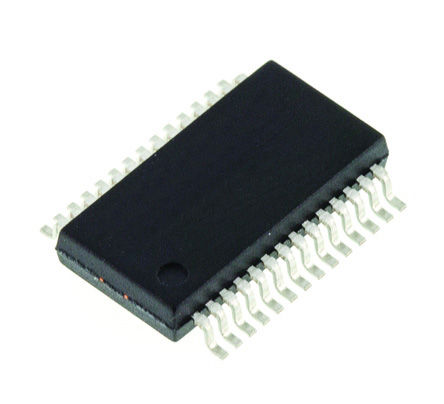

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN65C3243DBR

3V To 5.5V Multichannel RS-232 Line Driver/Receiver 28-SSOP -40℃ to 85℃

Наличие: 848 шт.

Адрес доставки: Москва

Цена: ₽ 230.47

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC14026415

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN65C3243DBR характеристики

Атрибут	Значение атрибута
Номенклатура	SN65C3243DBR
Производитель	TI
ЧипСити Номер продукта	CC14026415
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SSOP-28
Напряжение Питания (DC)	3.30 V, 5.00 V
Ток Питания	1 mA
Количество Стежков	28 Position
Скорость Передачи Данных	1.00 Mbps
Драйверы/пакет	3
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Длина	10.5 mm
Ширина	5.6 mm
Высота	1.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN65C3243DBR описание продукта

The SN65C3243DBR is a RS-232 multichannel Line Driver/Receiver consist of three line drivers, five line receivers and a dual charge-pump circuit. It has ±15kV ESD protection pin-to-pin (serial-port connection pins, including GND). This device provides the electrical interface between an asynchronous communication controller and the serial-port connector. The charge pump and four small external capacitors allow operation from a single 3 to 5.5V supply. In addition, this device includes an always-active non-inverting output (ROUT2B), which allows applications using the ring indicator to transmit data while the device is powered down. The device operates at data signalling rates up to 1Mbps and an increased slew-rate range of 24 to 150V/µs. Flexible control options for power management are available when the serial port is inactive. The auto-power-down feature functions when FORCEON is low and FORCEOFF is high.
Inter-operable with SN65C3238 and SN75C3238
Supports operation from 250kbps to 1Mbps
Latch-up performance exceeds 100mA per JESD 78, class II
1µA Typical Low standby current
4 x 0.1µF External capacitors
Green product and no Sb/Br

Показывать

SN65C3243DBR Даташит PDF

21 страницы, 885 КБ

11/04/2015
