SN65176BP Купить - TI Чип интерфейса

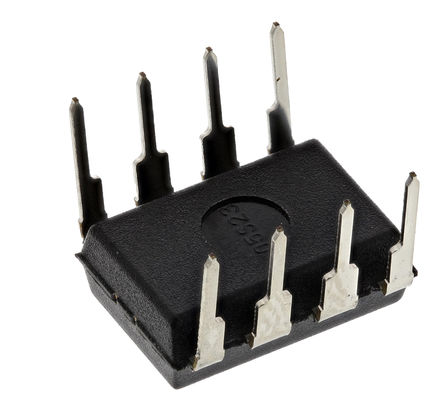

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN65176BP

RS-485 Differential Bus Transceiver Single Transmitter/Receiver RS-422/RS-485 8Pin PDIP Tube

Наличие: 658 шт.

Адрес доставки: Москва

Цена: ₽ 117.58

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1138440

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN65176BP характеристики

Атрибут	Значение атрибута
Номенклатура	SN65176BP
Производитель	TI
ЧипСити Номер продукта	CC1138440
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Напряжение Питания (DC)	5.00 V
Ток Питания	70 mA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Скорость Передачи Данных	10.0 Mbps
Драйверы/пакет	1
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	9.81 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

SN65176BP описание продукта

The SN65176BP is a Differential Bus Transceiver designed for bidirectional data communication on multipoint bus transmission lines. It is designed for balanced transmission lines and meets ANSI standards TIA/EIA-422-B and TIA/EIA-485-A and ITU recommendations V.11 and X.27. The SN65176B device combines a 3-state differential line driver and a differential input line receiver, both of which operate from a single 5V power supply. The driver and receiver have active-high and active-low enables, respectively, that can be connected together externally to function as a direction control. The driver differential outputs and the receiver differential inputs are connected internally to form differential input/output (I/O) bus ports that are designed to offer minimum loading to the bus when the driver is disabled or VCC=0. This port features wide positive and negative common-mode voltage ranges, making the device suitable for party-line applications.
3-state driver and receiver outputs
Individual driver and receiver enables
Wide positive and negative input/output bus voltage ranges
Thermal shutdown protection
Driver positive and negative current limiting
Designed for multipoint transmission on long bus lines in noisy environments
Operate from single 5V supply
±60mA Maximum driver output capability
12kR Minimum receiver input impedance
±200mV Receiver input sensitivity
50mV Typical receiver input hysteresis
150°C Operating virtual junction temperature
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
