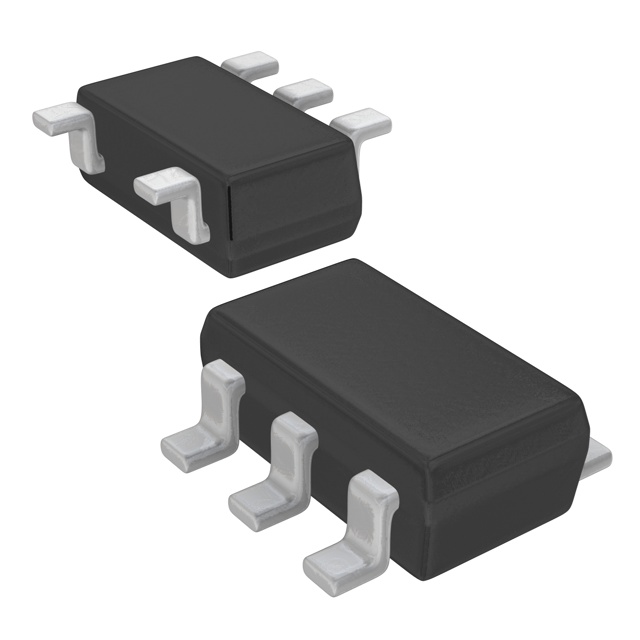

RT9702AGB

Richtek

RT9702 Series 1Channel 5.5V 1.5A 80mOhm High Side Power Switch - SOT23-5

Наличие: 941 шт.

Адрес доставки: Москва

Цена: ₽ 18.81

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Richtek

ЧипСити Номер продукта:

CC3871962

Категория продукта:

Управление питанием

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

RT9702AGB характеристики

Атрибут	Значение атрибута
Номенклатура	RT9702AGB
Производитель	Richtek
ЧипСити Номер продукта	CC3871962
Категория продукта	Управление питанием
Даташит
3D модель	3D модель
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Количество Выходных Интерфейсов	1 Output
Количество Стежков	5 Position
Время Нарастания	400 µs
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2 V
Выходной ток (Макс)	1.1 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	400 mW
Входное напряжение	5.5 V
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

RT9702AGB описание продукта

General Description
The RT9702 and RT9702A are cost-effective, low voltage, single N-Channel MOSFET high-side power switches, optimized for self-powered and bus- powered Universal Serial Bus (USB) applications.
Features
Compliant to USB Specifications
Built-In (Typically 80mΩ) N-Channel MOSFET
Output Can Be Forced Higher Than Input (Off-State)
Low Supply Current :
25μA Typical at Switch On State
1μA Typical at Switch Off State
Guaranteed 500mA/RT9702 and 1.1A/RT9702A Continuous Load Current
Wide Input Voltage Ranges : 2V to 5.5V
Open-Drain Fault Flag Output
Hot Plug-In Application (Soft-Start)
1.7V Typical Under-Voltage Lockout (UVLO)
Current Limiting Protection
Thermal Shutdown Protection
Reverse Current Flow Blocking (no body diode)
Smallest SOT-23-5 and TSOT-23-5 Packages Minimizes Board Space
UL Approved−E219878
TUV IEC60950-1 : 2005Certified
RoHS Compliant and 100% Lead (Pb)-Free
Applications
USB Bus/Self Powered Hubs
USB Peripherals
ACPI Power Distribution
PC Card Hot Swap
Notebook, Motherboard PCs
Battery-Powered Equipment
Hot-Plug Power Supplies
Battery-Charger Circuits
