PZT651T1G Купить - ON Semiconductor Двухполюсный плоскостной транзистор

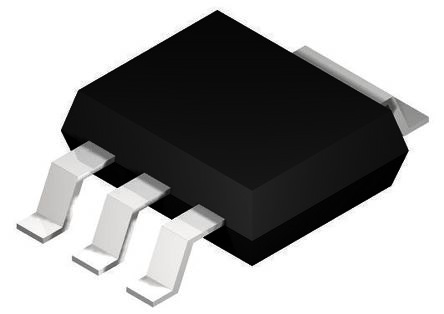

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

PZT651T1G

ON Semiconductor

SOT-223 NPN 60V 2A

Наличие: 193 шт.

Адрес доставки: Москва

Цена: ₽ 17.28

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC2874740

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PZT651T1G характеристики

Атрибут	Значение атрибута
Номенклатура	PZT651T1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC2874740
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	TO-261-4
Частота	75 MHz
Номинальное Напряжение (DC)	60.0 V
Номинальный Ток	2 A
Количество Стежков	4 Position
Полярность	NPN
Рассеяние Мощности	800 mW
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	75 MHz
Пробивное Напряжение (Коллектор-Эмиттер)	60 V
Непрерывный ток коллектора	2A
hFE Min	75 @1A, 2V
Максимальная входная мощность	800 mW
Усиление постоянного тока (hFE)	75
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Рассеиваемая Мощность (Макс)	800 mW
Длина	6.7 mm
Ширина	3.7 mm
Высота	1.65 mm
Материал	Silicon
Вес	0.004535924 kg
Рабочая Температура	150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

PZT651T1G описание продукта

SOT--223 PACKAGE HIGH CURRENT NPN SILICON TRANSISTOR SURFACE MOUNT
This NPN Silicon Epitaxial transistor is designed for use in industrial and consumer applications. The device is housed in the
SOT--223 package which is designed for medium power surface mount applications.
SOT--223 package ensures level mounting, resulting in improved thermal conduction, and allows visual inspection of soldered joints. The formed leads absorb thermal stress during soldering, eliminating the possibility of damage to the die.
Features
High Current: 2.0 A
The SOT--223 package can be soldered using wave or reflow
Available in 12 mm Tape and Reel
Use PZT651T1 to order the 7 inch/1000 unit reel
Use PZT651T3 to order the 13 inch/4000 unit reel
PNP Complement is PZT751T1
These Devices are Pb--Free, Halogen Free/BFR Free and are RoHS Compliant

Показывать

PZT651T1G Даташит PDF

4 страницы, 61 КБ

01/27/2015
