PCF8575DBR

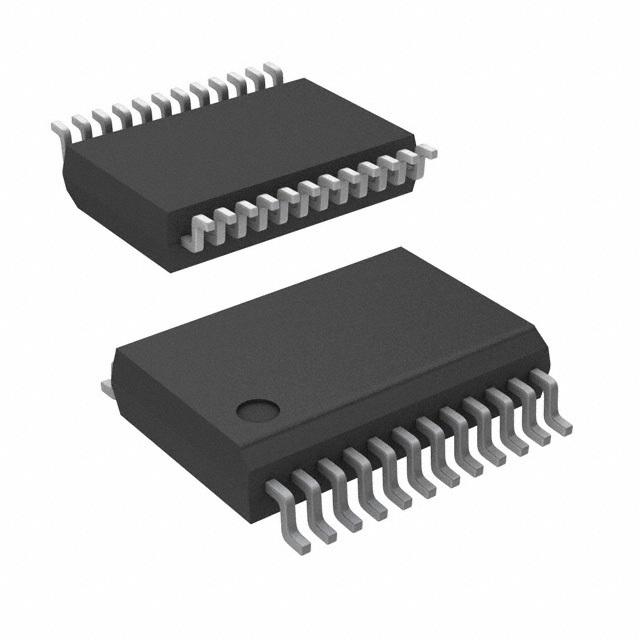

TEXAS INSTRUMENTS PCF8575DBR I/O Expander, 16Bit, 400kHz, I2C, SMBus, 2.5V, 5.5V, SSOP

Наличие: 4,837 шт.

Адрес доставки: Москва

Цена: ₽ 330.02

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC33562696

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PCF8575DBR характеристики

Атрибут	Значение атрибута
Номенклатура	PCF8575DBR
Производитель	TI
ЧипСити Номер продукта	CC33562696
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	SSOP-24
Частота	400 KHz
Напряжение Питания (DC)	2.50V ~ 5.50V
Количество Выходных Интерфейсов	16 Output
Количество Стежков	24 Position
Тактовая Частота	400 kHz
Узлы Напряжения	5.50 V, 3.60 V, 2.70 V, 2.50 V
Количество входов и выходов	16 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.5 V
Вес	0.0027582953844 kg
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

PCF8575DBR описание продукта

The PCF8575DBR is a 16-bit I/O Expander for the two-line bidirectional bus (I²C) is designed for 2.5 to 5.5V VCC operation. The PCF8575 device provides general-purpose remote I/O expansion for most microcontroller families by way of the I²C interface [serial clock (SCL), serial data (SDA)]. The device features a 16-bit quasi-bidirectional input/output (I/O) port (P07-P00, P17-P10), including latched outputs with high-current drive capability for directly driving LEDs. Each quasi-bidirectional I/O can be used as an input or output without the use of a data-direction control signal. At power on, the I/Os are high. In this mode, only a current source to VCC is active.
Open-drain interrupt output
Compatible with most microcontrollers
400kHz Fast I²C bus
Address by 3 hardware address pins for use of up to 8 devices
Latched outputs with high-current drive capability for directly driving LEDs
Current source to VCC for actively driving a high at the output
Latch-up performance exceeds 100mA per JESD 78, class II
10µA Maximum low standby-current consumption
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
