PCF8574AN Купить - TI Чип интерфейса

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

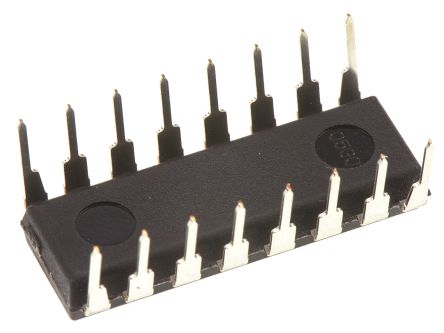

PCF8574AN

I/O Expander, 8Bit, 100kHz, I2C, 2.5V, 6V, DIP

Наличие: 2,562 шт.

Адрес доставки: Москва

Цена: ₽ 159.44

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC9380033

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PCF8574AN характеристики

Атрибут	Значение атрибута
Номенклатура	PCF8574AN
Производитель	TI
ЧипСити Номер продукта	CC9380033
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Напряжение Питания (DC)	2.50V ~ 6.00V
Количество Выходных Интерфейсов	8 Output
Количество Стежков	16 Position
Тактовая Частота	100 kHz
Количество Битов	8 Bit
Узлы Напряжения	5.00 V, 3.30 V
Количество входов и выходов	8 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.5V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2.5 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

PCF8574AN описание продукта

This 8 bit input/output expander for the two line bidirectional bus (I2C) is designed for 2.5V to 6V VCC operation. The PCF8574AN provides general purpose remote I/O expansion for most microcontroller families via the I2C interface [serial clock (SCL), serial data (SDA)]. The device features an 8 bit quasi-bidirectional I/O port (P0-P7), including latched outputs with high current drive capability for directly driving LEDs. Each quasi-bidirectional I/O can be used as an input or output without the use of a data direction control signal. At power on, the I/Os are high. In this mode, only a current source to VCC is active. An additional strong pull-up to VCC allows fast rising edges into heavily loaded outputs. This device turns on when an output is written high and is switched off by the negative edge of SCL. The I/Os should be high before being used as inputs.
Low standby current consumption of 10mA max.
Compatible with most microcontrollers
Latched outputs with high current drive
I2C to parallel port expander capability for directly driving LEDs
Open-drain interrupt output
Latch-Up performance exceeds 100mA Per JESD 78, Class II

Показывать

PCF8574AN Даташит PDF

35 страницы, 1313 КБ

05/01/2016
