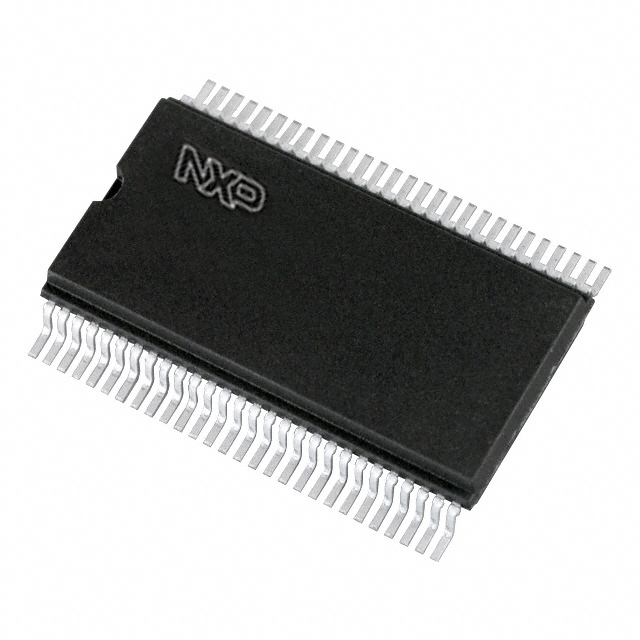

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

PCF85176T/1,118

NXP

Dot Matrix Display LCD Driver 20Digit 2.5V/3.3V/5V 56Pin TSSOP T/R

Наличие: 251 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 6,939.95

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

NXP

ЧипСити Номер продукта:

CC1355200

Категория продукта:

Активная деталь

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

PCF85176T/1,118 характеристики

Атрибут	Значение атрибута
Номенклатура	PCF85176T/1,118
Производитель	NXP
ЧипСити Номер продукта	CC1355200
Жизненный Цикл Продукта	Active
Категория продукта	Активная деталь
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	56 Pin
Корпус/Пакет	TSSOP-56
Частота	0.4 MHz
Напряжение Питания (DC)	1.80V (min)
Ток Питания	20 µA
Количество Стежков	56 Position
Количество Битов	5 Bit
Рассеяние Мощности	400 mW
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	400 mW
Напряжение питания	1.8V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.8 V
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

National Semiconductor

249 шт.

77.19 ₽/шт.

PCF85176T/1,118 описание продукта

The PCF85176T/1,118 is an universal LCD Driver for low multiplex rates. The peripheral device which interfaces to almost any liquid crystal display (LCD) with low multiplex rates. It generates the drive signals for any static or multiplexed LCD containing up to four backplanes and up to 40 segments. It can be easily cascaded for larger LCD applications. It is compatible with most microcontrollers and communicates via the two-line bidirectional I²C-bus. Communication overheads are minimized by a display RAM with auto-incremented addressing, by hardware sub-addressing and by display memory switching (static and duplex drive modes).
Single chip LCD controller and driver
Internal LCD bias generation with voltage-follower buffers
Auto-incremented display data loading across device sub address boundaries
Display memory bank switching in static and duplex drive modes
Versatile blinking modes
Independent supplies possible for LCD and logic voltages
Low power consumption
May be cascaded for large LCD applications (up to 2560 segments/elements possible)
No external components required
Manufactured in silicon gate CMOS process
40 x 4-bit RAM for display data storage
400kHz I²C-bus interface

Показывать

PCF85176T/1,118 Даташит PDF

57 страницы, 459 КБ

03/25/2014
