PCA9534PW Купить - TI Чип интерфейса

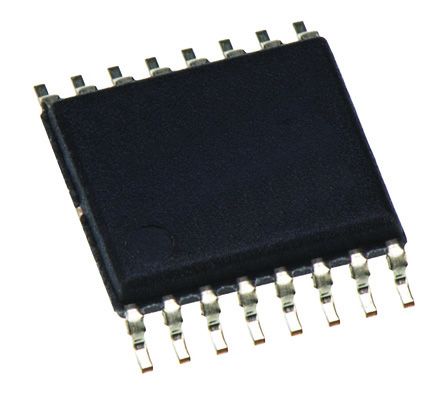

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

PCA9534PW

TEXAS INSTRUMENTS PCA9534PW I/O Expander, 8Bit, 400kHz, I2C, 2.3V, 5.5V, TSSOP

Наличие: 150 шт.

Адрес доставки: Москва

Цена: ₽ 129.34

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC25011174

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PCA9534PW характеристики

Атрибут	Значение атрибута
Номенклатура	PCA9534PW
Производитель	TI
ЧипСити Номер продукта	CC25011174
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Частота	400 kHz
Напряжение Питания (DC)	2.30V ~ 5.50V
Количество Выходных Интерфейсов	8 Output
Количество Стежков	16 Position
Тактовая Частота	400 kHz
Узлы Напряжения	2.70 V, 3.30 V, 3.60 V, 5.00 V
Количество входов и выходов	8 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.3 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

PCA9534PW описание продукта

The PCA9534PW is an 8-bit I/O Expander for the two-line bidirectional bus (I²C) is designed for 2.3 to 5.5V VCC operation. It provides general-purpose remote I/O expansion for most microcontroller families via the I²C interface [serial clock (SCL), serial data (SDA)]. The PCA9534 consists of one 8-bit configuration (input or output selection), input port, output port and polarity inversion (active high or active low) register. At power on, the I/Os are configured as inputs. However, the system master can enable the I/Os as either inputs or outputs by writing to the I/O configuration bits. The data for each input or output is kept in the corresponding Input or Output register. The polarity of the Input Port register can be inverted with the Polarity Inversion register. All registers can be read by the system master. The system master can reset the PCA9534 in the event of a timeout or other improper operation by utilizing the power-on reset feature.
Open-drain active-low interrupt (INT)\ output
Three hardware address pins allow up to eight devices on the I²C/SMBus
Allows up to 16 devices on the I²C/SMBus when used in conjunction with the PCA9534
Input/output configuration register
Polarity inversion register
Internal power-ON reset
Power-up with all channels configured as inputs
No glitch on power-up
Noise filter on SCL/SDA input
Latched outputs with high-current drive maximum capability for directly driving LEDs
Latch-up performance exceeds 100mA per JESD 78, class II
1µA Maximum low standby current consumption
400kHz Fast I²C bus
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
