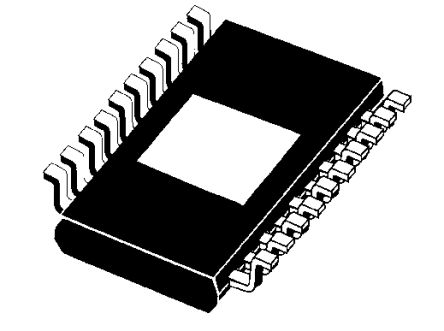

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

OPA564AIDWP

1.5A, 24V, 17MHz, Power Operational Amplifier 20-SO PowerPAD -40℃ to 85℃

Наличие: 87 шт.

Адрес доставки: Москва

Цена: ₽ 443.69

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5664696

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

OPA564AIDWP характеристики

Атрибут	Значение атрибута
Номенклатура	OPA564AIDWP
Производитель	TI
ЧипСити Номер продукта	CC5664696
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	SOIC-20
Выходной Ток	1.50 A
Ток Питания	39 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	20 Position
Коэффициент Ослабления Синфазного Сигнала	70 dB
Входной Дрейф Смещения	10.0 µV/K
Ширина Ленты	17 MHz
Скорость Нарастания	40.0 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	17 MHz
Входное Напряжение Смещения	2 mV
Входной Ток Смещения	10 pA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	17 MHz
Минимальный диапазон CMRR	70 dB
Напряжение питания (Макс)	24 V
Напряжение питания (мин)	7 V
Длина	12.95 mm
Ширина	7.59 mm
Высота	2.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
	Показывать Просмотр аналоги замена

OPA564AIDWP описание продукта

The OPA564AIDWP is a high-current Operational Amplifier ideal for driving up to 1.5A into reactive loads. The high slew rate provides 1.3MHz full-power bandwidth and excellent linearity. This monolithic integrated circuit provides high reliability in demanding powerline communication applications. At maximum output current, a wide output swing provides a 20VPP (IOUT=1.5A) capability with a nominal 24V supply. The OPA564 is internally protected against over-temperature conditions and current overloads. It is designed to provide an accurate, user-selected current limit. Two flag outputs are provided - one indicates current limit and the second shows a thermal over-temperature condition. It also has an enable/shutdown pin that can be forced low to shut down the output, effectively disconnecting the load.
Fully protected - Thermal shutdown and adjustable current limit
Output enable/shutdown control
Diode for junction temperature monitoring
High speed - 1.3MHz full-power bandwidth at 10VPP
10µV/°C Typical offset drift
90dB Typical CMRR
Green product and no Sb/Br
