OP270GSZ Купить - ADI Операционный усилитель

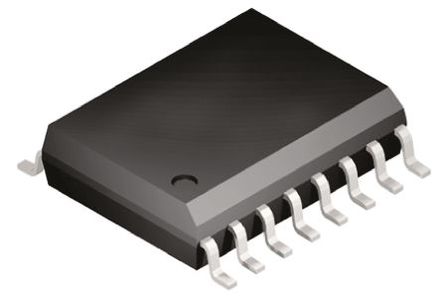

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

OP270GSZ

ADI

ANALOG DEVICES OP270GSZ Operational Amplifier, Dual, 2 Amplifier, 5MHz, 2.4V/µs, ± 4.5V to ± 18V, WSOIC, 16Pins

Наличие: 1,102 шт.

Адрес доставки: Москва

Цена: ₽ 389.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC276412

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

OP270GSZ характеристики

Атрибут	Значение атрибута
Номенклатура	OP270GSZ
Производитель	ADI
ЧипСити Номер продукта	CC276412
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Ток Питания	4 mA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	16 Position
Коэффициент Ослабления Синфазного Сигнала	110 dB
Входная Ёмкость	3.00 pF
Ширина Ленты	5 MHz
Скорость Нарастания	2.40 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	5 MHz
Входной Импеданс	20.0 GΩ
Входное Напряжение Смещения	50 µV
Входной Ток Смещения	15 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	5 MHz
Минимальный диапазон CMRR	90 dB
Напряжение питания (Макс)	15 V
Напряжение питания (мин)	12 V
Длина	10.5 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

OP270GSZ описание продукта

Product Details
The OP270 is a high performance, monolithic, dual operational amplifier with exceptionally low voltage noise density (5 nV/√Hz maximum at 1 kHz). It offers comparable performance to the industry-standard OP27 from Analog Devices, Inc.
The OP270 features an input offset voltage of less than 75 μV and an offset drift of less than 1 μV/°C, guaranteed over the full military temperature range. Open-loop gain of the OP270 is more than 1,500,000 into a 10 kΩ load, ensuring excellent gain accuracy and linearity, even in high gain applications. The input bias current is less than 20 nA, which reduces errors due to signal source resistance. With a common-mode rejection (CMR) of greater than 106 dB and a power supply rejection ratio (PSRR) of less than 3.2 μV/V, the OP270 significantly reduces errors due to ground noise and power supply fluctuations. The power consumption of the dual OP270 is one-third less than two OP27 devices, a significant advantage for power conscious applications. The OP270 is unity-gain stable with a gain bandwidth product of 5 MHz and a slew rate of 2.4 V/μs.
The OP270 offers excellent amplifier matching, which is important for applications such as multiple gain blocks, low noise instrumentation amplifiers, dual buffers, and low noise active filters.
The OP270 conforms to the industry-standard 8-lead CERDIP and PDIP pinouts.
For higher speed applications, the ADA4004-2 or the AD8676 are recommended. For a quad op amp, see the OP470 data sheet.
### Features and Benefits
Very low noise density of
5 nV/√Hz at 1 kHz maximum
Excellent input offset voltage of 75 μV maximum
Low offset voltage drift of
1 μV/°C maximum
Very high gain of 1500 V/mV minimum
Outstanding CMR of 106 dB minimum
Slew rate of 2.4 V/μs typical
Gain bandwidth product of
5 MHz typical
Industry-standard 8-lead dual pinout
