NCV7240BDPR2G Купить - ON Semiconductor

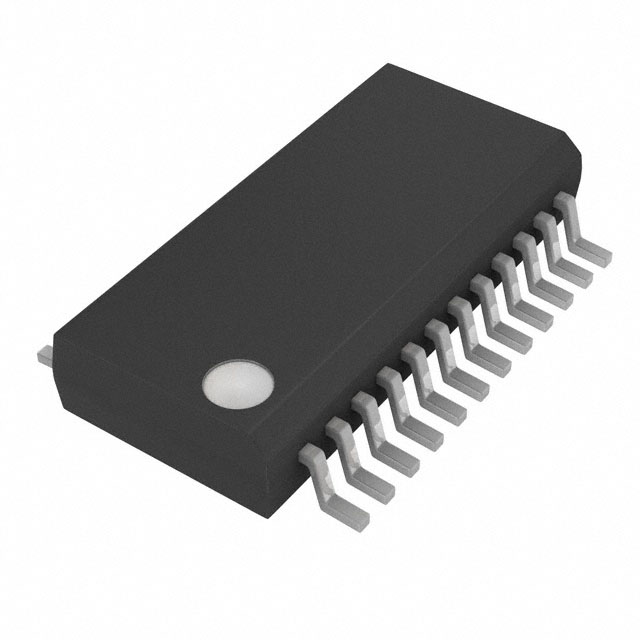

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCV7240BDPR2G

ON Semiconductor

8Channel Low-Side Relay Driver

Наличие: 933 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 86.86

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC123591366

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 17.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

NCV7240BDPR2G характеристики

Атрибут	Значение атрибута
Номенклатура	NCV7240BDPR2G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC123591366
Жизненный Цикл Продукта	Active
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	SSOP-24
Количество Выходных Интерфейсов	8 Output
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

NCV7240BDPR2G описание продукта

The NCV7240 is an automotive eight channel low side driver providing drive capability up to 600 mA per channel. Output control is via a SPI port and offers convenient reporting of faults for open load (or short to ground), over load, and over temperature conditions. Additionally, parallel control of the outputs is addressable (in pairs) via the INx pins. A dedicated limp home mode pin (LHI) enables OUT1 thru OUT4 while disabling OUT5 thru OUT8. Each output driver is protected for over load current and includes an output clamp for inductive loads. The NCV7240 is available in a SSOP24 fused lead package.
Features | | Benefits
---|---|---
| | | | |
8 Channels
| |
Saves board space as compared to lower count drivers.
600mA Low Side Drivers
| |
Ideal current for driving 70 ohm relays.
16 bit SPI control
| |
Able to report errors and is capable of daisy chain connections.
Parallel Input Pins
| |
Allows PWM operation.
Power Up without Open Circuit Detection
| |
Allows for power up without LED load illumination.
Low Quiescent Current
| |
Meets stringent automotive module quiescent current requirements.
Limp Home Functionality
| |
Automotive system feature allowing the vehicle to maintain operation with a defective microprocessor.
3.3V and 5V compatible Digital Input Supply Range
| |
Suitible for both 3.3V and 5V microprocessor interfaces.
Fault Reporting of Open Load, Over Load, and Over Temperature
| |
The micropressor and report unusual activity for troubleshooting and system integrity perposes.
Power On Reset
| |
Maintains a smooth system power up and power down.
Uniform output structure of all outputs on one side of the package.
| |
Simplifies printed circuit board layouts.
AEC-Q100 Qualified
| |
Automotive requirement maintains site and change control.

Показывать

NCV7240BDPR2G Даташит PDF

29 страницы, 388 КБ

07/05/2021

просматривать

NCV7240BDPR2G Другие Даташит

29 страницы, 343 КБ

06/07/2018

просматривать

NCV7240BDPR2G Другие Даташит

27 страницы, 226 КБ

03/31/2016

просматривать

NCV7240BDPR2G Другие Даташит

27 страницы, 231 КБ

просматривать

NCV7240BDPR2G Чертежные схемы

2 страницы, 70 КБ

07/06/2010

просматривать
