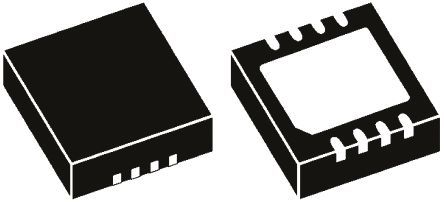

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCV6323BMTAATBG

ON Semiconductor

Conv DC-DC 2.5V to 5.5V Step Down Single-Out 0.6V to 5.5V 2A Automotive 8Pin WDFN EP T/R

Наличие: 1,284 шт.

Адрес доставки: Москва

Цена: ₽ 51.05

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC6038875

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCV6323BMTAATBG характеристики

Атрибут	Значение атрибута
Номенклатура	NCV6323BMTAATBG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC6038875
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	WDFN-8
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.6V ~ 5.5V
Выходной Ток	2 A
Количество Стежков	8 Position
Частота Переключения	3.3 MHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.5 V
Выходное напряжение (Макс)	5.5 V
Выходное напряжение (мин)	600 mV
Выходной ток (Макс)	2 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (мин)	2.5 V
Входное напряжение	2.5V ~ 5.5V
Длина	2 mm
Ширина	2 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

NCV6323BMTAATBG описание продукта

3 MHz, 2 A Synchronous Buck Converter
High Efficiency, Low Ripple, Adjustable Output Voltage
The NCP/NCV6323 is a synchronous buck converter which is optimized to supply different sub systems of portable applications powered by one cell Li−ion or three cell Alkaline/NiCd/NiMH batteries. The devices are able to deliver up to 2 A on an external adjustable voltage. Operation with 3 MHz switching frequency allows employing small size inductor and capacitors. Input supply voltage feedforward control is employed to deal with wide input voltage range. Synchronous rectification offer improved system efficiency.
The NCP/NCV6323 is in a space saving, low profile 2.0 x 2.0 x 0.75 mm WDFN−8 package.
Features
• 2.5 V to 5.5 V Input Voltage Range
• External Adjustable Voltage
• Up to 2 A Output Current
• 3 MHz Switching Frequency
• Synchronous Rectification
• Enable Input
• Power Good Output Option
• Soft Start
• Over Current Protection
• Active Discharge When Disabled
• Thermal Shutdown Protection
• WDFN−8, 2 x 2 mm, 0.5 mm Pitch Package
• Maximum 0.8 mm Height for Super Thin Applications
• NCV Prefix for Automotive and Other Applications Requiring
Unique Site and Control Change Requirements; AEC−Q100
Qualified and PPAP Capable
• This is a Pb−Free Device
Typical Applications
• Cellular Phones, Smart Phones, and PDAs
• Portable Media Players
• Digital Still Cameras
• Wireless and DSL Modems
• USB Powered Devices
• Point of Load
• Game and Entertainment System
