NCS20074DR2G Купить - ON Semiconductor Буферный усилитель

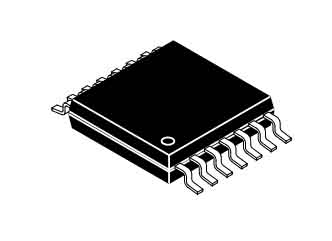

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCS20074DR2G

ON Semiconductor

NCS2007 Series 2.7 to 36V 3MHz Rail-Rail Quad Operational Amplifier - SOIC-14

Наличие: 4,156 шт.

Адрес доставки: Москва

Цена: ₽ 41.55

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC2482440

Категория продукта:

Буферный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCS20074DR2G характеристики

Атрибут	Значение атрибута
Номенклатура	NCS20074DR2G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC2482440
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Выходной Ток	60mA @5V
Ток Питания	465 µA
Количество Цепей	4 Circuit
Количество Стежков	14 Position
Рассеяние Мощности	200 mW
Коэффициент Ослабления Синфазного Сигнала	145 dB
Ширина Ленты	3 MHz
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	3.2 MHz
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	200 mW
Минимальный диапазон CMRR	60dB ~ 65dB
Напряжение питания (Макс)	36V ~ 37V
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

NCS20074DR2G описание продукта

The NCS2007x series operational amplifiers provide rail−to−rail output operation, 3 MHz bandwidth, and are available in single, dual, and quad configurations. Rail−to−rail operation enables the user to make optimal use of the entire supply voltage range. The NCS2007x can operate on supply voltages as low as 2.7 V up to 36V over the temperature range of −40°C to 125°C. At a 2.7 V supply, the high bandwidth provides a slew rate of 2.8 V/µs while only consuming 405 µA of quiescent current per channel. The wide supply range allows the NCS2007x to run on supply voltages as high as 36 V, making it ideal for a broad range of applications. Since this is a CMOS device, high input impedance and low bias currents make it ideal for interfacing to a wide variety of signal sensors. The NCS2007x devices are available in a variety of compact packages.
Features | | Benefits
---|---|---
| | | | |
Rail−To−Rail Output
| |
Wide output range
Wide Supply Range: 2.7 V to 36 V
| |
Wide supply range suitable for a wide variety of applications
Wide Bandwidth: 3 MHz typical at VS = 2.7 V
| |
Compatible with high speed signals up to 3 MHz
High Slew Rate: 2.8 V/µs typical at VS = 2.7 V
| |
High large signal bandwidth
Low Supply Current: 405 µA per channel at VS = 2.7 V
| |
Low current consumption
Low Input Bias Current: 5 pA typical
| |
High input impedance
Wide Temperature Range: −40°C to 125°C
| |
Functional over wide temperature range
Available in a variety of packages
| |
Fits in a variety of applications, simple drop-in replacement
NCV Prefix for Automotive and Other Applications Requiring Unique Site and Control Change Requirements; AEC−Q100 Qualified and PPAP Capable
| |
Meets automotive standards
