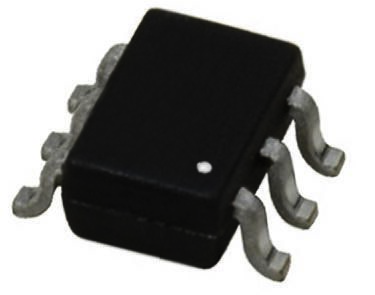

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCP1251BSN100T1G

ON Semiconductor

Current Mode PWM Controller 500mA 100kHz 6Pin TSOP T/R

Наличие: 6,369 шт.

Адрес доставки: Москва

Цена: ₽ 38.41

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC25779713

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCP1251BSN100T1G характеристики

Атрибут	Значение атрибута
Номенклатура	NCP1251BSN100T1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC25779713
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	TSOT-23-6
Частота	100 kHz
Безгалогеновый Статус	Halogen Free
Выходной Ток	500 mA
Ток Питания	3.1 mA
Количество Стежков	6 Position
Время Нарастания	40 ns
Частота Переключения	100 kHz
Топология	Flyback
Рабочий цикл	80 %
Максимальный рабочий цикл	80 %
Время падения	30 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	28 V
Длина	3.1 mm
Ширина	1.7 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NCP1251BSN100T1G описание продукта

Current-Mode PWM Controller for Off-line Power Supplies
The NCP1251 is a highly integrated PWM controller capable of delivering a rugged and high performance offline power supply in a tiny TSOP−6 package. With a supply range up to 28 V, the controller hosts a jittered 65 kHz or 100 kHz switching circuitry operated in peak current mode control. When the power on the secondary side starts to decrease, the controller automatically folds back its switching frequency down to a minimum level of 26 kHz. As the power further goes down, the part enters skip cycle while limiting the peak current.
**Features**
• Fixed−Frequency 65 or 100 kHz Current−Mode Control Operation
• Internal and Adjustable Over Power Protection (OPP) Circuit
• Frequency Foldback Down to 26 kHz and Skip−Cycle in Light Load Conditions
• Internal Ramp Compensation
• Internal Fixed 4 ms Soft−Start
• 100 ms Timer−Based Auto−Recovery Short−Circuit Protection
• Frequency Jittering in Normal and Frequency Foldback Modes
• Option for Auto−Recovery or Latched Short−Circuit Protection
• OVP Input for Improved Robustness
• Up to 28 V VCC Operation
• Latched OVP Protection on VCC
• +300 mA / −500 mA Source/Sink Drive Capability
• Less than 100 mW Standby Power at High Line
• EPS 2.0 Compliant
• These are Pb−Free Devices
**Typical Applications**
• ac−dc Converters for TVs, Set−top Boxes and Printers
• Offline Adapters for Notebooks and Netbooks

Показывать

NCP1251BSN100T1G Даташит PDF

24 страницы, 262 КБ

06/18/2015
