NCN5120MNTWG Купить - ON Semiconductor Чип интерфейса

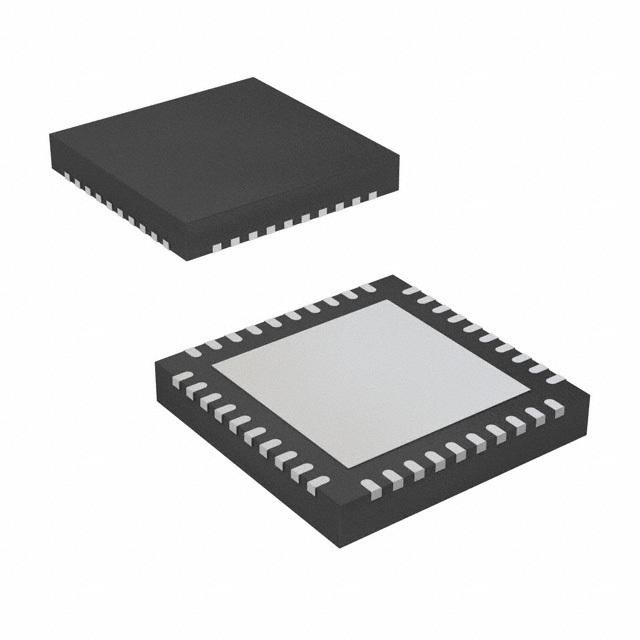

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCN5120MNTWG

ON Semiconductor

ON SEMICONDUCTOR NCN5120MNTWG Specialized Interface, Industrial Sensors and Actuators, 3.13V, 3.47V, QFN, 40Pins New

Наличие: 5,552 шт.

Адрес доставки: Москва

Цена: ₽ 715.57

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC12264303

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCN5120MNTWG характеристики

Атрибут	Значение атрибута
Номенклатура	NCN5120MNTWG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC12264303
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	40 Pin
Корпус/Пакет	QFN-40
Безгалогеновый Статус	Halogen Free
Количество Стежков	40 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Напряжение питания	3.13V ~ 3.47V
Напряжение питания (Макс)	3.47 V
Напряжение питания (мин)	3.13 V
Высота	0.95 mm
Рабочая Температура	-25℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NCN5120MNTWG описание продукта

The NCN5120 is the first IC from ON Semiconductor"s family of KNX transceivers, handling the transmission and reception of data on the bus. It integrates a 20 V regulator and two high efficient DC-DC converters generating a fixed 3.3 V and a selectable 3.3 to 21 V regulated voltage from the bus with 100 mA drive capability each. This transceiver is ideal for high power applications and has been designed to reduce the bill of materials while supporting safe and reliable coupling to the bus thanks to features such as selectable current slope, bus voltage and temperature monitoring.
Features | | Benefits
---|---|---
| | | | |
KNX certified EIB transceiver with embedded PHY and MAC layers (TP1-256)
| |
High level of integration, minimal BOM cost
KNX communication speed of 9600 Bauds
| |
Enables high power KNX applications to be connected and supplied from the KNX bus
Two high efficient DC-DC converters generating board supply:
\- DC-DC1 : fixed 3.3 V
\- DC-DC2 : adjustable between 3.3 and 21 V
| |
While designed to offer unique features for most advanced KNX systems, its flexiblity also simplifies integration into legacy designs.
20 V linear regulator
| |
Configurable fan-in model (up to 2 virtual nodes) and current slopes
| |
Supervision of KNX bus voltage
| |
Control and monitoring of the DC-DC converters
| |
Configurable amount of repetition
| |
Buffering of sent data frames
| |
Optional auto acknowledge
| |
Supports Analog Mode
| |
Supports Sleep Mode
| |
Selectable UART/SPI interface and baud rate to Host Controller
| |
Comprehensive clocking system
\- Operates with industry standard low cost 16 MHz quartz
\- Can generate 8/16 MHz clock for the external MCU
| |
Operating temperature range -25 C to +85 C
| |
Household appliances
| |
