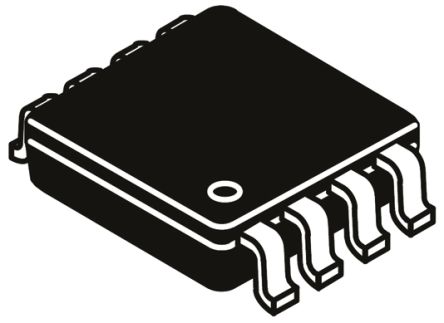

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NC7WZ240K8X

Fairchild

Buffer/Line Driver 2CH Inverting 3-ST CMOS 8Pin US T/R

Наличие: 1,153 шт.

Адрес доставки: Москва

Цена: ₽ 14.88

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC21266237

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NC7WZ240K8X характеристики

Атрибут	Значение атрибута
Номенклатура	NC7WZ240K8X
Производитель	Fairchild
ЧипСити Номер продукта	CC21266237
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	US-8
Напряжение Питания (DC)	1.65V (min)
Количество Выходных Интерфейсов	2 Output
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	8 Position
Количество Битов	2 Bit
Рассеяние Мощности	250 mW
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	250 mW
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	2 mm
Ширина	2.3 mm
Высота	0.7 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NC7WZ240K8X описание продукта

The NC7WZ240K8X is a TinyLogic® UHS dual inverting Buffer with independent active LOW enables for the 3-state outputs. The ultra high speed device is fabricated with advanced CMOS technology to achieve superior switching performance with high output drive while maintaining low static power dissipation over a broad VCC operating range. The device is specified to operate over the 1.65 to 5.5V VCC operating range. The inputs and outputs are high impedance when VCC is 0V. Inputs tolerate voltages up to 5.5V independent of VCC operating range. Outputs tolerate voltages above VCC when in the 3-state condition.
Power down high impedance inputs/outputs
Patented noise/EMI reduction circuitry
Outputs are overvoltage tolerant in 3-state mode
Matches the performance of LCX when operated at 3.3V VCC
Overvoltage tolerant inputs facilitate 5 to 3V translation
Ultra high speed - propagation delay (tpd) 2.3ns typical into 50pF at 5V VCC
High output drive, ±24mA at 3V VCC
