NC7SZ32M5X Купить - Fairchild Логический чип

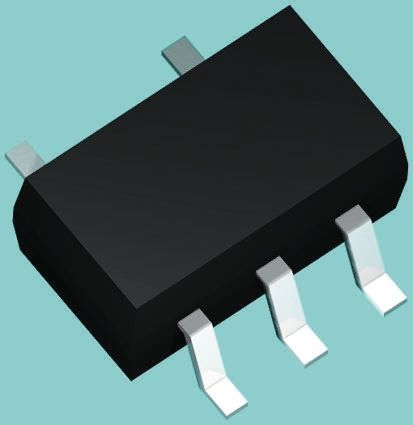

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NC7SZ32M5X

Fairchild

OR Gate 1Element 2IN CMOS 5Pin SOT-23 T/R

Наличие: 19,059 шт.

Адрес доставки: Москва

Цена: ₽ 189.70

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC6750507

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NC7SZ32M5X характеристики

Атрибут	Значение атрибута
Номенклатура	NC7SZ32M5X
Производитель	Fairchild
ЧипСити Номер продукта	CC6750507
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Напряжение Питания (DC)	5.00 V
Количество Выходных Интерфейсов	1 Output
Выходной Ток	32 mA
Количество Цепей	1 Circuit
Количество Стежков	5 Position
Количество Вентилей	1 Gate
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	3 mm
Ширина	1.7 mm
Высота	1.3 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

NC7SZ32M5X описание продукта

The NC7SZ32M5X is a single two-input OR Gate from ultra-high speed (UHS) series of TinyLogic®. The device is fabricated with advanced CMOS technology to achieve ultra-high speed with high output drive while maintaining low static power dissipation over a broad VCC operating range. The device is specified to operate over the 1.65 to 5.5V VCC operating range. The inputs and output are high impedance when VCC is 0V. Inputs tolerate voltages up to 6V, independent of VCC operating voltage.
2.4ns Propagation delay (tPD)
±24mA High output drive at 3V
Matches performance of LCX operated at 3.3V VCC
Power down high-impedance Inputs/Outputs
Over-voltage tolerance inputs facilitate 5V to 3V translation
Proprietary noise/EMI reduction circuitry

Показывать

NC7SZ32M5X Даташит PDF

10 страницы, 534 КБ

09/15/2009
