MPC5566MZP132 Купить - NXP Микроконтроллер 32

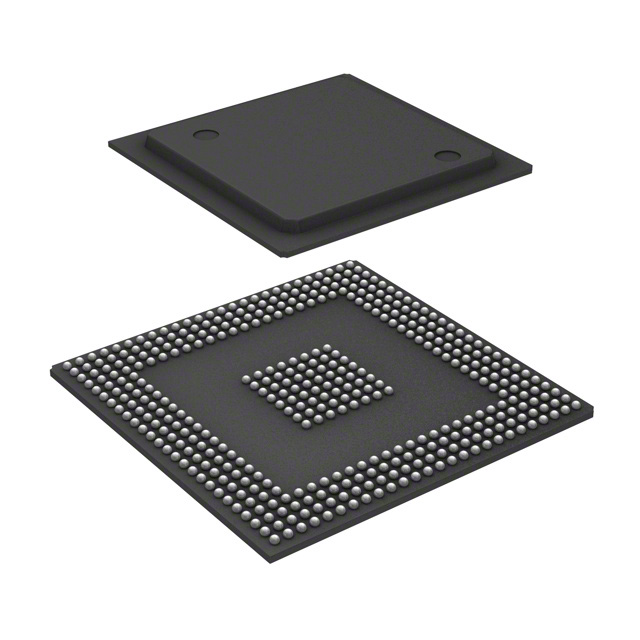

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MPC5566MZP132

NXP

MCU 32Bit MPC55xx e200 RISC 3072KB Flash 1.8V/2.5V/3.3V/5V 416Pin BGA Brick

Наличие: 941 шт.

Адрес доставки: Москва

Цена: ₽ 8,098.34

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC7156040

Категория продукта:

Микроконтроллер 32

3D модель

Оплата:

Обновлено 07.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MPC5566MZP132 характеристики

Атрибут	Значение атрибута
Номенклатура	MPC5566MZP132
Производитель	NXP
ЧипСити Номер продукта	CC7156040
Категория продукта	Микроконтроллер 32
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	416 Pin
Корпус/Пакет	BGA-416
Частота	132 MHz
Безгалогеновый Статус	Not Halogen Free
Количество Стежков	416 Position
Размер ОЗУ	128 KB
Количество Битов	32 Bit
Количество входов и выходов	256 Input IO
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	1.65 V
Напряжение питания (мин)	1.35 V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

MPC5566MZP132 описание продукта

Overview
Designed for engine management, the NXP® MPC5566 embedded controller provides developers with a cost-effective medium to support more sophisticated, memory-intensive timing and control functionality.
* Helps increase fuel efficiency and improved emissions
* Allows more advanced engine control systems to be deployed
* Enables easy migration to next-generation 3 MB flash-embedded controllers
* Offers system performance of up to five times that of its MPC500 predecessors
* Ideal for any application that requires complex, real-time control
* Qualifies for the harshest automotive environments
* Pin-and code-compatible with other MPC5500 family MCUs
MoreLess
## Features
### Our e200z6 Core
* High-performance 132 MHz 32-bit Power Architecture technology core with variable length encoding (VLE)
* Memory management unit (MMU) with 32-entry fully associative translation lookaside buffer (TLB)
* SPE (signal processing extension): DSP, SIMD and floating point capabilities
### Memory
* 3 MB of embedded flash memory with error correction coding (ECC) and RWW
* 128 KB on-chip static RAM with ECC
* 32 KB of cache (with line-locking) that can be configured as additional RAM
### System
* Two enhanced time processor units (eTPUs), each with 32 I/O channels and 24 KB of designated SRAM
* 64-channel eDMA (enhanced direct memory access) controller
* Interrupt controller (INTC) capable of handling 339 selectable-priority interrupt sources
* Frequency modulated phase-locked loop (FMPLL) to assist in electromagnetic interference (EMI) management
* MPC500 compatible external bus interface
* Nexus IEEE®-ISTO 5001 class 3+ multicore debug capabilities > 5/3.3V IO, 5V ADC, 3.3V/1.8V bus, 1.5V core
* 416-pin PBGA package
* Temperature range: -40 to 125ºC
### I/O
* 40-channel dual enhanced queued analog-to-digital converters (eQADC)—each up to 12 bit resolution and up to 1.25 us conversions, six queues with triggering and DMA support
* Four deserial serial peripheral interface (DSPI) modules—16 bits wide up to six chip selects each
* Four controller area network (CAN) modules with 64 buffers each
* Two enhanced serial communication interface (eSCI) modules
* 24-channel enhanced multiple I/O system (EMIOS) with unified channels
### Included in NXP ®.s product longevity program
* Product longevity program with assured supply for a minimum of 15 years after launch
* Product longevity program with assured supply for a minimum of 15 years after launch

Показывать

MPC5566MZP132 Даташит PDF

29 страницы, 344 КБ

04/30/2013
