MMSZ5245B Купить - Fairchild Зинеровский диод

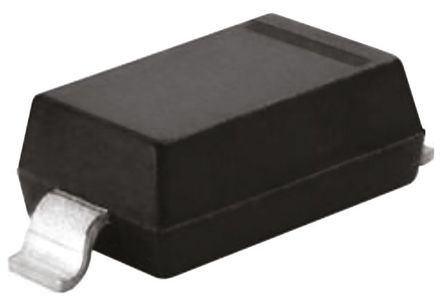

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MMSZ5245B

Fairchild

FAIRCHILD SEMICONDUCTOR MMSZ5245B Zener Single Diode, 15V, 0.5W(1/2W), SOD-123, 5%, 2Pins, 150℃

Наличие: 1,060 шт.

Адрес доставки: Москва

Цена: ₽ 4.71

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC5556850

Категория продукта:

Зинеровский диод

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MMSZ5245B характеристики

Атрибут	Значение атрибута
Номенклатура	MMSZ5245B
Производитель	Fairchild
ЧипСити Номер продукта	CC5556850
Категория продукта	Зинеровский диод
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	SOD-123-2
Номинальное Напряжение (DC)	15.0 V
Допустимое Отклонение Ёмкости	±5 %
Номинальная Мощность	500 mW
Количество Стежков	2 Position
Напряжение в Прямом Направлении	900mV @10mA
Рассеяние Мощности	500 mW
Испытательный ток	8.5 mA
Напряжение Зенера	15 V
Максимальное прямое напряжение (Макс)	900mV @10mA
Максимальная входная мощность	500 mW
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	500 mW
Длина	2.85 mm
Ширина	1.8 mm
Высота	1.18 mm
Вес	0.0004799007592 kg
Рабочая Температура	-55℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MMSZ5245B описание продукта

The MMSZ5245B is a half watt general purpose medium current surface mount Zener Diode in the SOD-123 package provides high power and current handling capability. The SOD-123 package has the same footprint as the glass MiniMELF (LL-34) package and provides a convenient alternative to the leadless package. This product is general usage and suitable for many different applications.
Compact surface mount with same footprint as MiniMELF
500mW Rating on FR-4 or FR-5 board
Low gate charge (typical 5nC)
Class 3 ESD rating (>16kV) per human body model

Показывать

MMSZ5245B Даташит PDF

5 страницы, 212 КБ
