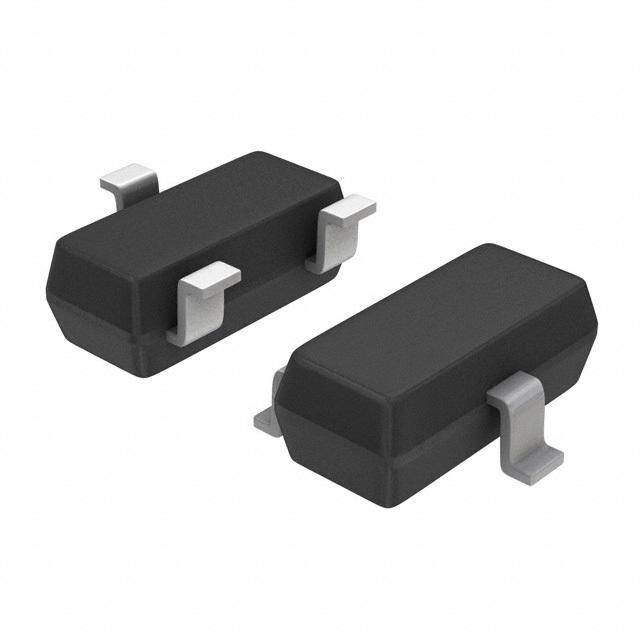

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MMBZ27VCLT1G

ON Semiconductor

TVS Diode, MMBZ Series, Unidirectional, 22V, 38V, SOT-23, 3Pins

Наличие: 40,039 шт.

Адрес доставки: Москва

Цена: ₽ 3.92

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC127340

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MMBZ27VCLT1G характеристики

Атрибут	Значение атрибута
Номенклатура	MMBZ27VCLT1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC127340
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SOT-23-3
Номинальное Напряжение (DC)	27.0 V
Рабочее Напряжение	22 V
Номинальный Ток	1 A
Номинальная Мощность	40.0 W
Пробивное Напряжение	25.65 V
Количество Каналов	2 Channel
Количество Стежков	3 Position
Рассеяние Мощности	40 W
Зажимное напряжение	38 V
Испытательный ток	1 mA
Максимальное напряжение пробоя	28.35 V
Пиковая импульсная мощность	40 W
Минимальное напряжение пробоя	25.65 V
Обратное напряжение пробоя	25.65 V
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Температура соединения	-55℃ ~ 150℃
Температура соединения (Макс)	150 ℃
Рассеиваемая Мощность (Макс)	300 mW
Напряжение питания	22 VDC
Длина	3.04 mm
Ширина	1.3 mm
Высота	0.94 mm
Рабочая Температура	-55℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MMBZ27VCLT1G описание продукта

The MMBZ series dual common anode Transient Voltage Suppressor Zener Diode designed for applications requiring transient overvoltage protection capability. It is intended for use in voltage and ESD sensitive equipment such as computers, printers, business machines, communication systems, medical equipment and other applications. It is ideal for situations where board space is at a premium.
3 to 26V Working peak reverse voltage range
5.6 to 33V Standard Zener breakdown voltage range
24 or 40W Peak power @ 1ms (unidirectional)
ESD Class 3B (>16kV) per the human body model
ESD Class C (>400V) per the machine model
Maximum clamping voltage @ peak pulse current
<5µA Low leakage
-55 to 150°C Operating temperature range

Показывать

MMBZ27VCLT1G Даташит PDF

5 страницы, 67 КБ

09/24/2015
