MJH6284 Купить - ON Semiconductor Двухполюсный плоскостной транзистор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

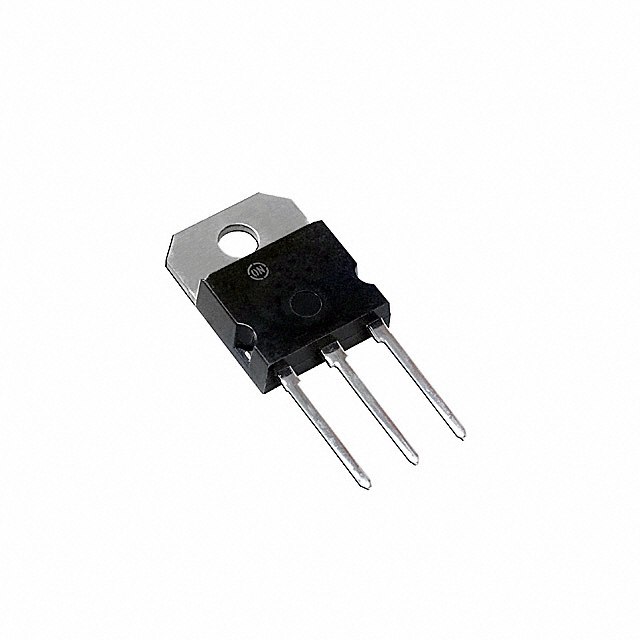

MJH6284

ON Semiconductor

TO-247 NPN 100V 20A

Наличие: 41,325 шт.

Адрес доставки: Москва

Цена: ₽ 670.23

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC122172800

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MJH6284 характеристики

Атрибут	Значение атрибута
Номенклатура	MJH6284
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC122172800
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Корпус/Пакет	TO-218-3
Номинальное Напряжение (DC)	100 V
Номинальный Ток	20.0 A
Полярность	NPN
Рассеяние Мощности	160 W
Пробивное Напряжение (Коллектор-Эмиттер)	100 V
Непрерывный ток коллектора	20A
hFE Min	750 @10A, 3V
hFE Max	18000
Максимальная входная мощность	160 W
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Длина	15.2 mm
Ширина	4.9 mm
Высота	12.2 mm
Рабочая Температура	-65℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
Минимальное количество упаковки	30
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MJH6284 описание продукта

The Darlington Bipolar Power Transistor is designed for general-purpose amplifier and low speed switching motor control applications. The MJH6284 (NPN), and MJH6287 (PNP) are complementary devices.
Features
---
|
Switching Regulators Collector-Emitter Voltage VCEV = 1000 Vdc
Inverters
Fast Turn-Off Times
Solenoids 80 ns Inductive Fall Time 100 C (Typ)
Relay Drivers 120 ns Inductive Crossover Time 100 C (T
Motor Controls 800 ns Inductive Storage Time 100 C (T
Deflection Circuits
100 C Performance Specified for: Reverse-Biased SOA with Inductive Load Switching Times with Inductive Loads Saturation Voltages Leakage Currents
Extended FBSOA Rating Using Ultra-fast Rectifiers
Extremely High RBSOA Capability
Pb-Free Packages are Available
