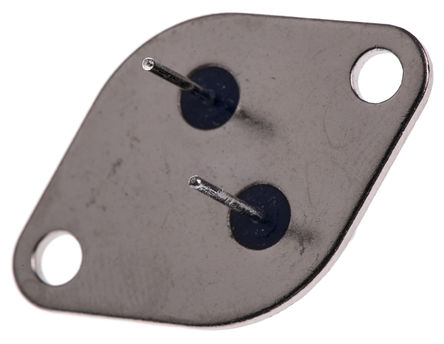

MJ11015G Купить - ON Semiconductor Двухполюсный плоскостной транзистор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MJ11015G

ON Semiconductor

TO-3 PNP 120V 30A

Наличие: 125 шт.

Адрес доставки: Москва

Цена: ₽ 479.29

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC7368000

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 15.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MJ11015G характеристики

Атрибут	Значение атрибута
Номенклатура	MJ11015G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC7368000
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	2 Pin
Корпус/Пакет	TO-204-2
Номинальное Напряжение (DC)	-120 V
Номинальный Ток	-30.0 A
Выходное Напряжение	120 V
Выходной Ток	30 A
Количество Стежков	2 Position
Полярность	PNP, P-Channel
Рассеяние Мощности	200 W
Пробивное Напряжение (Коллектор-Эмиттер)	120 V
Непрерывный ток коллектора	30A
hFE Min	1000 @20A, 5V
Максимальная входная мощность	200 W
Усиление постоянного тока (hFE)	1000
Рабочая температура (Макс)	200 ℃
Рабочая температура (мин)	-55 ℃
Gain Bandwidth	4MHz (Min)
Рассеиваемая Мощность (Макс)	200000 mW
Входное напряжение	5 V
Длина	39.37 mm
Ширина	26.67 mm
Высота	8.51 mm
Рабочая Температура	-55℃ ~ 200℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MJ11015G описание продукта

The MJ11015G from On Semiconductor is a through hole, 30A, 120V PNP darlington bipolar power transistor in TO-204AA(TO-3) package. Features high DC current gain and monolithic construction with built-in base emitter shunt resistor. It functions as an output device in complementary general purpose amplifier applications.
Collector to emitter voltage (Vce) of -120V
Collector current (Ic) of -30A
Power dissipation of 200W
Operating junction temperature range from -55°C to 200°C
Collector emitter breakdown Voltage of -120V
Collector emitter saturation voltage of -3V at 20A collector current
