MC78L05ACDR2G Купить - ON Semiconductor Чип стабилизации напряжения

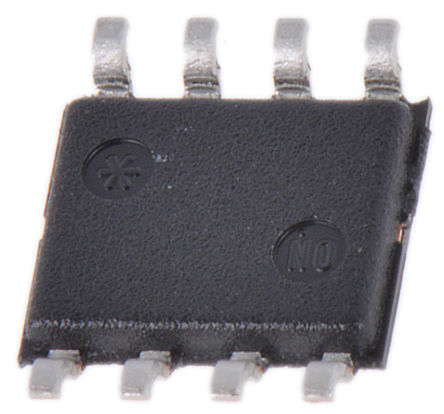

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC78L05ACDR2G

ON Semiconductor

Linear Voltage Regulator, Fixed, 10V to 30V input, 5V/100mA out, SOIC-8

Наличие: 21,254 шт.

Адрес доставки: Москва

Цена: ₽ 8.75

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC1134683

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 27.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC78L05ACDR2G характеристики

Атрибут	Значение атрибута
Номенклатура	MC78L05ACDR2G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC1134683
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Рабочее Напряжение	7V ~ 20V
Номинальный Ток	100 mA
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	20.0V (max)
Выходное Напряжение	5 V
Выходной Ток	100 mA
Количество Стежков	8 Position
Полярность	P-Channel
Напряжение Отпадания	1.7V @40mA
Входной Ток Смещения	3.8 mA
Максимальное входное напряжение	30 V
Входное напряжение (мин)	10 V
Выходное напряжение (мин)	5 V
Выходной ток (Макс)	0.1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	30 VDC
Входное напряжение	30 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC78L05ACDR2G описание продукта

The MC78L05ACDR2G is a fixed output positive voltage regulator in 8 pin SOIC package. This inexpensive, easy to use device is suitable for multitude of applications that require regulated supply of up to 100mA. Like higher powered MC7800 and MC78M00 series devices, this regulator features internal short circuit current limiting and internal thermal shutdown making it remarkably rugged. No external components are required with MC78L05A device in many applications. This device offers a substantial performance advantage over traditional zener diode-resistor combination as output impedance and quiescent current are substantially reduced.
Fixed output voltage of 5V
Dropout voltage of 1.7VDC at TJ = +25°C
Maximum input voltage of 30V
Line regulation of 55mV (7VDC
Load regulation of 11mV (TJ = +25°C, 1mA
Input bias current of 3.8mA (TJ = +25°C)
Output noise voltage of 40µV at TA = +25°C, 10Hz
Ripple rejection of 49dB (IO =40mA, f = 120Hz, 8
Operating temperature range from 0° to +125°C

Показывать

MC78L05ACDR2G Даташит PDF

15 страницы, 124 КБ

09/08/2015
